一種以濕磨法合成以SiOx為核、以C為殼組成的均勻復(fù)合材料。這種核殼結(jié)構(gòu)的SiOx-C復(fù)合材料被用于鋰離子電池的負(fù)極材料，并將對(duì)比經(jīng)過(guò)濕磨的SiOx和原始的SiOx作為鋰離子電池負(fù)極的性能。研究結(jié)果表明，對(duì)比經(jīng)過(guò)濕磨的SiOx和原始的SiOx，采用濕磨的SiOx-C復(fù)合材料作為負(fù)極的電池具有**的循環(huán)性能和倍率性能。

這種制備方法有利于減少濕磨SiOx粉末的尺寸。通過(guò)濕磨得到的SiOx粉末粒徑都小于1.7μm。

而且包覆的碳層能**地提高SiOx的導(dǎo)電性，減輕在鋰離子嵌入脫出過(guò)程中引起體積膨脹。此外，在首次循環(huán)過(guò)程中產(chǎn)生的Li2O和Li4SiO4將進(jìn)一步**體積膨脹。

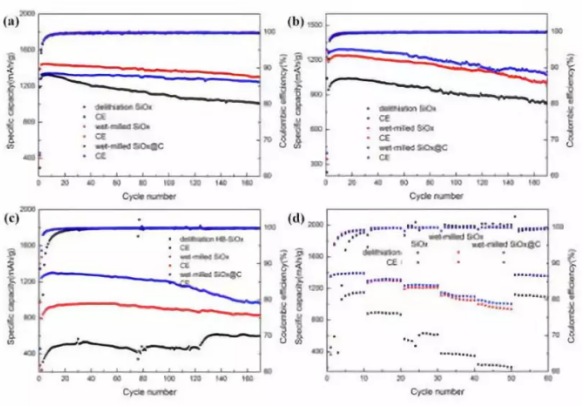

在電流密度為0.1 A/g的恒流充電和放電模式下，采用濕磨的SiOx-C復(fù)合材料作為負(fù)極的初始可逆容量為1279 mAh/g，即使在經(jīng)過(guò)170次循環(huán)后容量保持率也高達(dá) 99.3% (1244 mAh/g) 且其庫(kù)侖效率高達(dá)99.8%。這種方法簡(jiǎn)單并且對(duì)于后續(xù)在大規(guī)模生產(chǎn)高性能的硅氧基負(fù)極材料的應(yīng)用過(guò)程中具有很大的潛力。

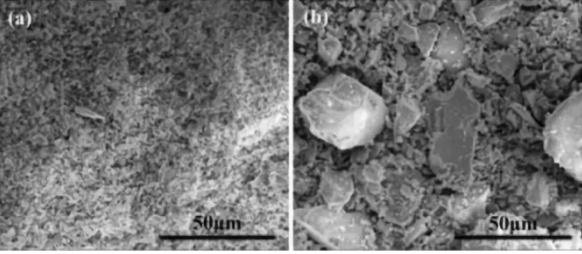

通過(guò)濕磨得到的SiOx-C復(fù)合材料作為負(fù)極以SiOx為核、以C為殼，這一工藝將濕磨和熱解碳源形成碳涂層簡(jiǎn)單地結(jié)合起來(lái)。本文對(duì)濕磨的SiOx-C復(fù)合材料的形態(tài)和結(jié)構(gòu)性能進(jìn)行了表征。經(jīng)過(guò)濕法研磨工藝后，SiOx顆粒的尺寸減小，有助于減輕在鋰離子嵌入/脫出過(guò)程中的體積效應(yīng)。

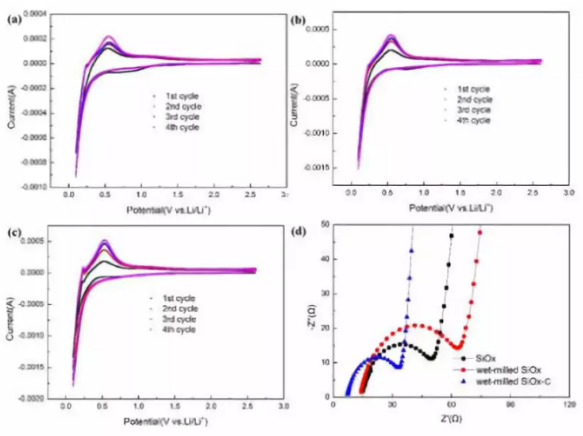

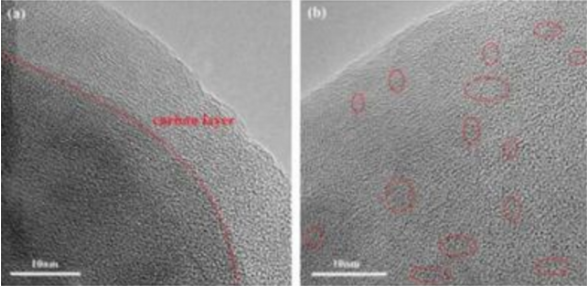

經(jīng)過(guò)濕法研磨SiOx-C復(fù)合材料表面的碳?xì)つ?*地提高導(dǎo)電性，有助于形成穩(wěn)定的SEI膜。此外，在**個(gè)周期中生成的Li2O和Li4SiO4可以作為緩沖區(qū), 進(jìn)一步**我們?cè)谝郧暗墓ぷ髦兴�討論的體積效應(yīng)。濕磨的SiOx-C復(fù)合材料電極具有高可逆性和高的倍率性能，并具有**的循環(huán)性能。實(shí)驗(yàn)中采用的合成方法簡(jiǎn)單，可用于高性能SiOx陽(yáng)極材料的大規(guī)模生產(chǎn)。通過(guò)引入預(yù)理化的方法，可以**地提高首次庫(kù)倫效率，避免電池容量的損失。

西安pg電子官方生物可以提供碳負(fù)極材料、合金類(lèi)負(fù)極材料、錫基負(fù)極材料、含鋰過(guò)渡金屬氮化物負(fù)極材料、Fe2O3、Co3O4、TiO2以及金屬硫化物等復(fù)合電極材料及鈦基氧化物及其復(fù)合材料,包括Co摻雜的Li4Ti5O12納米纖維,Pd/CeO2-TiO2納米纖維膜和N-TiO2/g-C3N4復(fù)合材料等一系列鋰離子電池負(fù)極材料，支持定制。

相關(guān)定制

NiSnO_3/石墨烯復(fù)合材料

磷酸錳鋰/石墨烯復(fù)合材料

二硫化鈦?zhàn)鳛殇囯x子電池負(fù)極材料

Cr2O3/TiO2電池負(fù)極材料

Si/TiO2鋰離子電池負(fù)極材料

鋰離子電池負(fù)極材料TiO2/石墨烯

蜂窩狀的TiO2/石墨烯(GNs)復(fù)合材料

納米結(jié)構(gòu)TiO2/碳納米纖維復(fù)合材料

TiO_2/石墨烯(TiO_2/G)復(fù)合材料

TiO2/石墨烯復(fù)合鋰離子電池負(fù)極材料

納米結(jié)晶態(tài)鈦酸鋰-二氧化鈦復(fù)合材料

納米金屬氧化物V_2O_5(TiO_2)/S復(fù)合材料

鋰離子電池Si基復(fù)合材料Si/TiO2及Si/TiO2/C

層狀堆疊的TiO2/MoS2核殼結(jié)構(gòu)復(fù)合材料

TiO2(B)-C納米纖維復(fù)合材料

TiO/C納米復(fù)合材料

鋰離子電池α-Fe2O3/C復(fù)合材料

石墨烯-TiO2(B)納米管復(fù)合材料

Li4 Ti5 O12納米片/TiO2納米顆粒復(fù)合材料

NiO/TiO2-B一維復(fù)合納米材料

一維納米結(jié)構(gòu)TiO2/碳納米纖維復(fù)合材料

復(fù)合Sn,Si等高容量的負(fù)極材料

Si@TiO2復(fù)合蛋黃-蛋殼結(jié)構(gòu)鋰離子電池負(fù)極材料

Li4Ti5O12/TiO2復(fù)合材料

碳納米管基NixSy,MoS2,TiO2納米復(fù)合材料

鋰離子電池負(fù)極的硅/二氧化鈦/碳復(fù)合材料Si@void@TiO

Cr2O3/TiO2復(fù)合材料

SiO2@TiO2復(fù)合材料

N-摻雜C包覆TiO2納米復(fù)合材料

TiO2-Carbon復(fù)合材料

V2O5(TiO2)/S復(fù)合材料

石墨相氮化碳g—C3N4包裹的SnO2-TiO2納米復(fù)合材料

Fe2O3/TiO2納米管通管陣列

二氧化鈦負(fù)載硫復(fù)合材料HC-TiO2/S復(fù)合材料

鋰離子電池負(fù)極材料TiO_2與TiO_2/GO

摻雜的雙連續(xù)介孔二氧化鈦和碳的復(fù)合材料

Cu2O@TiO2核-殼復(fù)合材料

豌豆?fàn)畹腟b@TiO2復(fù)合材料

新型TiO2-B@NiO納米復(fù)合結(jié)構(gòu)

還原石墨烯氧化物/TiO2B復(fù)合材料

鋰離子電池C/Si復(fù)合材料TiO2/Si復(fù)合材料

鈦基負(fù)極材料(Li4Ti5O12和TiO2）

SnO2@TiO2復(fù)合材料

鈦酸鋰Li4Ti5O12/銳鈦礦型TiO2作為鋰離子電池負(fù)極材料

二氧化鈦介孔材料用于鋰離子電池負(fù)極材料

三組元CuO-Cu-TiO2納米管陣列復(fù)合材料

TiO2/石墨烯及TiO2/Fe3O4復(fù)合材料

p-n異質(zhì)結(jié)NiO/TiO2納米復(fù)合材料

Si/TiO_2/C鋰離子電池負(fù)極復(fù)合材料

鈦基氧化物/CNT負(fù)極多孔納米復(fù)合材料

鈦基鋰離子電池負(fù)極材料YiO2/Li4Ti5O12

稻殼衍生的硅基復(fù)合材料

TiO2-GNs納米復(fù)合材料

Fe3O4/Fe3C/TiO2@C復(fù)合纖維

TiO2@PC作為鋰離子電池

SnO2@TiO2復(fù)合薄膜材料

Li4Ti5012/TiO2納米復(fù)合材料

片層TiO2/SnO2復(fù)合材料

S@TiO2/PPy鋰硫電池復(fù)合正極材料

鋰離子電池負(fù)極材料Li4Ti5O12/TiO2/Ag

TiO2/石墨烯及TiO2/Fe3O4復(fù)合結(jié)構(gòu)

納米二氧化鈦/多孔碳納米纖維復(fù)合材料

鋰離子電池負(fù)極材料CoMn2O4C/Li4Ti5O12Fe2O3@TiO2

納米金屬/TiO2復(fù)合材料

碳納米管與金屬氧化物復(fù)合材料

LTO/CNFs復(fù)合材料

二氧化鈦包覆硫化亞錫(TiO2@SnS)復(fù)合材料

鋰離子電池TiO2/石墨烯納米復(fù)合材料

鋰離子電池負(fù)極材料Li_4Ti_5O_(12)

TiO2/石墨烯氣凝膠復(fù)合材料

銳鈦礦型TiO2鈉離子電池負(fù)極材料

錳氧化物及其復(fù)合物作為鋰離子電池負(fù)極材料

TiO2P2O5納米復(fù)合材料

共軛聚合物/二氧化鈦納米管復(fù)合材料

Fe3O4/TiO2復(fù)合材料

多孔Fe_3O_4復(fù)合材料

碳、二氧化鈦基納米復(fù)合材料

LTO/CNFs復(fù)合材料

Li4Ti5O12對(duì)LTO/TiO2復(fù)合材料

鈦酸鋰及炭包覆鈦酸鋰復(fù)合材料

摻雜SnO2納米晶和TiO2-Graphene復(fù)合材料

TiO2@carbon復(fù)合材料

鈦酸鋰/碳納米纖維鋰離子電池負(fù)極材料

多壁碳納米管/二氧化鈦納米復(fù)合材料(TiO2@MWNTs)

雙殼層Si/TiO2/CFs復(fù)合材料

雙殼結(jié)構(gòu)(SiO2@TiO2@C)作為鋰離子電池的負(fù)極材料

鳥(niǎo)巢狀TiO2納米線(xiàn)TiO2/Co3O4復(fù)合材料

SnO2/TiO2復(fù)合材料

互穿網(wǎng)絡(luò)結(jié)構(gòu)CNT@TiO_2多孔納米復(fù)合材料

C@MoS2,Fe3O4@C和TiO2@C材料

TiO2/RGO負(fù)極材料

TiO2@MoS2分級(jí)結(jié)構(gòu)復(fù)合材料

Li4Ti5O12-TiO2復(fù)合材料

Si@TiO2&CNTs復(fù)合材料

核殼Co3O4@a-TiO2微/納米結(jié)構(gòu)作為鋰離子電池的負(fù)極材料

石墨烯復(fù)合一維二氧化鈦納米材料

鋰硫電池TiO2/S復(fù)合正極材料

Li4Ti5O12材料

3D多孔石墨烯與P25(TiO2)復(fù)合用于鋰離子電池

TiO2CoPtTiO2/CoPt/FeOx鋰離子負(fù)極材料三維有序大孔(3DOM)材料

雪花狀二氧化鈦/二維納米碳化鈦復(fù)合材料

新型活性組分/石墨化介孔碳復(fù)合材料

20TiO2-GC納米復(fù)合材料

TiO_2/石墨烯及TiO_2/Fe_3O_4復(fù)合材料

Li4Ti5O12/rutile-TiO2鋰離子電池負(fù)極材料

納米碳材料(石墨烯rGO和多壁碳納米管MCNTs)的三維納米復(fù)合材料

二氧化鈦納米線(xiàn)/二維層狀碳化鈦復(fù)合材料

Si和TiO2復(fù)合合成鋰離子電池復(fù)合負(fù)極材料

g-C3N4包裹的SnO2-TiO2納米復(fù)合材料

C/SnO2/TiO2納米復(fù)合電極材料

硫摻雜二氧化鈦/碳化鈦(S-TiO2/Ti3 C2)復(fù)合材料

Co3O4/TiO2納米管復(fù)合材料

TiO2-GO納米復(fù)合材料

TiO2@NC材料

ZnCo2O4@TiO2納米墻陣列復(fù)合材料

氧化鈦包覆多孔中空硅球復(fù)合材料(MHSi@TiO2-x)

立方狀二氧化鈦/二維納米碳化鈦復(fù)合材料

氧化鈦-碳納米復(fù)合材料(TiOx@C)

負(fù)載TiO2的石墨化有序介孔碳復(fù)合材料

二氧化鈦包覆銀納米線(xiàn)(Ag@TiO2)的納米復(fù)合材料

TiO2/CoPt/FeOx鋰離子負(fù)極材料

以上內(nèi)容來(lái)自pg電子官方小編zzj 2021.4.22
