氧化鎢被認(rèn)為在微型器件和非對稱電容器負(fù)極材料方面具有良好的應(yīng)用前景。在氧化鎢諸多晶體結(jié)構(gòu)中，六方結(jié)構(gòu)可提供較大的晶格通道，因而具有大的質(zhì)子插入式贗電容，進(jìn)而可表現(xiàn)出更高的比容量。相比于通常實心的六方氧化鎢結(jié)構(gòu)，具有有序中孔結(jié)構(gòu)的六方氧化鎢可能具有更佳的電容性能，但是目前尚缺乏能簡單獲得有序中孔六方氧化鎢的方法。

通過方便的一步水熱合成法成功合成了具有有序中孔結(jié)構(gòu)的餅狀六方氧化鎢，該過程無需額外添加劑也無需任何模板。通過對多孔結(jié)構(gòu)成型過程的系統(tǒng)研究發(fā)現(xiàn)，NaNO3可阻礙形核后的氧化鎢進(jìn)一步向中心生長，因而使得“氧化鎢單元”的中孔結(jié)構(gòu)得以保存，形成了有序中孔的餅狀結(jié)構(gòu)。該材料在應(yīng)用于超級電容器時，表現(xiàn)出**的電容性能。

性能分析圖文導(dǎo)讀

具有中孔結(jié)構(gòu)的六方氧化鎢(nc-WO3；將無孔的六方氧化鎢納米片作為參比樣，記為np-WO3)的尺寸為微米量級，無明顯團(tuán)聚，且表現(xiàn)出明顯的多孔狀結(jié)構(gòu)；高分辨透射電鏡結(jié)果結(jié)果表明該材料的晶面間距為0.64 nm，對應(yīng)六方氧化鎢的（100）晶面。統(tǒng)計結(jié)果表明，此材料的平均孔徑約為10.5 nm，這與N2吸附/脫附測試的擬合結(jié)果一致（約11.3nm）。這些都說明了該材料為具有多孔結(jié)構(gòu)的六方氧化鎢。

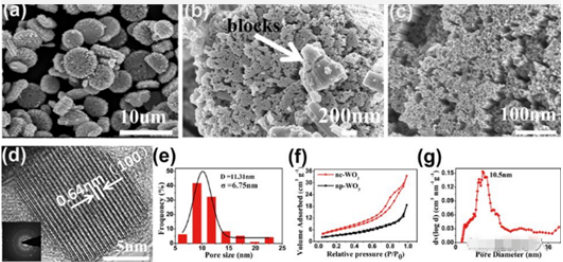

圖1 （a-c）不同放大倍數(shù)下的多孔餅狀六方氧化鎢SEM圖像；（d）高分辨透射電鏡圖；（e）孔徑分布直方圖；（f）N2吸附/脫附測試結(jié)果；（g）基于BJH模型的平均孔徑分布。

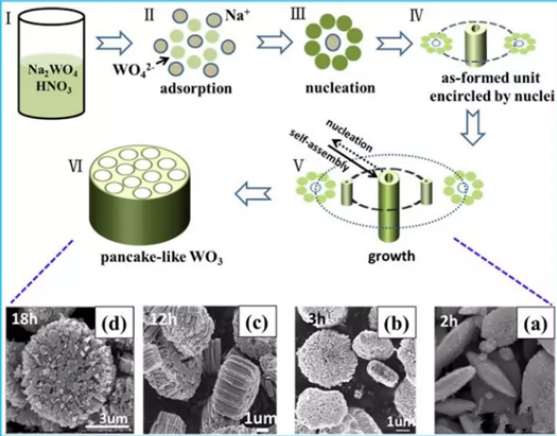

圖2 多孔氧化鎢的成形機(jī)理圖。水熱合成（a）2h；（b）3h；（c）12h；（d）18h。

隨后，對此材料的成形機(jī)理進(jìn)行了分析，認(rèn)為在水熱合成過程中，Na+吸附WO4^2-促進(jìn)了WO3在其周圍形核，并可阻止WO3核心進(jìn)一步向中心生長，從而形成所謂的具有中孔的WO3“單元”。其后，氧化鎢單元趨于自發(fā)的沿著長度方向團(tuán)聚，而當(dāng)實驗條件合適時，這種自組織過程可以延續(xù)。同時，水分子脫出氧化鎢晶格的過程利于形成六方的結(jié)構(gòu)。驗證實驗表明，初期的形核生成的是中間略鼓而兩端稍扁的片狀結(jié)構(gòu)，隨著水熱合成的進(jìn)一步發(fā)展這種心部和邊緣的厚度差距將縮短，形成了厚度均勻的餅狀結(jié)構(gòu)，并且此餅狀結(jié)構(gòu)的厚度可隨著水熱合成的進(jìn)程而逐漸增加；而在整個過程中，多孔狀結(jié)構(gòu)始終保持。實驗數(shù)據(jù)很好的支撐了成形機(jī)理。

圖3 （a）20mV/s時多孔氧化鎢和無孔氧化鎢納米片的循環(huán)伏安曲線對比；（b）不同掃描

速率下的循環(huán)伏安曲線；（c）比容量與別的文獻(xiàn)對比（具體的參比文獻(xiàn)參見正式論文）；（d）1A/g時的恒流充放電曲線對比；（e）不同電流密度下的恒流充放電曲線；（f）不用電流密度下的比容量。

當(dāng)掃描速率在2-50mV/s變化時，餅狀氧化鎢的容量較高可達(dá)702.5F/g，且其比容量的降低比率為44.7%。恒流充放電（GCD）結(jié)果表明，電流密度在0.37-7.5A/g下變化時，其比容量較高可達(dá)605.5F/g。電極材料在以50mV/s充放電4000周，容量保持率仍高達(dá)110.2%。電化學(xué)阻抗（EIS）測試結(jié)果說明該材料具有小的等效串聯(lián)電阻和幾乎可忽略的電荷轉(zhuǎn)移電阻。值得注意的是，相比于無孔的氧化鎢納米片，此材料具有更小的等效串聯(lián)電阻。

圖4 （a）長周穩(wěn)定性測試結(jié)果；（b）多孔氧化鎢與無孔氧化鎢納米片的Nyquist圖對比。

**的功率法則中b值可說明電極材料的電荷儲存類型。對于有序中孔的六方氧化鎢，當(dāng)掃描速率在0.5-5mV/s時，其陰陽極峰的b值分別為0.9和0.95；而當(dāng)掃描速率更高（10-100mV/s）時，其b值降低至0.70和0.79，這可歸因于歐姆貢獻(xiàn)和擴(kuò)散的限制。電荷儲存機(jī)理分析可知，該材料較大表面面積的電荷儲存占比可達(dá)18.1%，這比報道的實心納米柱高（10.4%），這應(yīng)歸因于有序多孔結(jié)構(gòu)的貢獻(xiàn)。

圖5 （a）陰陽極峰值電流的歸一化處理和b值；（b及c）電荷儲存機(jī)理分析。

該材料的高電容性能可歸于以下原因：1）有序的中孔利于電解液滲透，提高了活性材料利用率，提供了更多的電化學(xué)活性位點并緩沖了充放電過程的體積膨脹；2）六方晶格大而光滑的晶體通道有助于離子的進(jìn)駐，從而增強(qiáng)了比容量；3）材料低的內(nèi)阻利于快速的電子轉(zhuǎn)移。

西安pg電子官方生物供應(yīng)硫化鉍Bi2S3納米棒、硫化鉍Bi2S3納米顆粒、硫化鉍Bi2S3納米片、硫化鉍Bi2S3熒光量子點、硫化鉬-殼聚糖納米片、硫化鎢-還原氧化石墨烯-殼聚糖(WS2-Gr-CS)、馬來酰亞胺修飾二硫化鉬(MoS2-MAL)、納米金負(fù)載二硫化鉬納米片Au-MoS2、納米金修飾二氧化鈦納米顆粒、納米金銀核殼復(fù)合顆粒、納米片狀硫化錫-鉑納米粒子復(fù)合物、納米銀修飾量子點復(fù)合納米顆粒、葡萄糖修飾二硫化鉬納米材料、巰基修飾二硫化鉬(MoS2-SH)、三角形銀納米顆粒等等產(chǎn)品。

相關(guān)列表

阿霉素修飾氧化鎢納米片DOX-WO3

疊氮化合物修飾WO3氧化鎢納米材料

氮雜苯甲酸修飾的氧化鎢納米片（f-WO3）

羧基功能化氧化鎢納米片WO3-COOH

氨基修飾氧化鎢納米片WO3-NH2

巰基功能化氧化鎢納米片WO3-SH

馬來酰亞胺修飾氧化鎢納米片WO3-MAL

生物素修飾氧化鎢二維納米材料WO3-Biotin

葉酸修飾氧化鎢納米片WO3-FA

NHS活化脂修飾氧化鎢（WO3-NHS）

馬來酰亞胺功能化氧化鎢（WO3-MAL）

炔基功能化氧化鎢（WO3-Alkyne）

疊氮功能化氧化鎢WO3-N3）

DBCO功能化氧化鎢

多肽修飾的氧化鎢（WO3-RGD）

氧化鎢量子點摻雜的ZnO納米粒子(WO3@ZnO)

葡聚糖修飾氧化鎢納米片

殼聚糖修飾氧化鎢納米片

半乳糖修飾氧化鎢納米片

甘露糖修飾氧化鎢納米片

非金屬層狀半導(dǎo)體氧化鎢 (WO3) 納米片

負(fù)載氟西汀WO3氧化鎢納米片

鉭摻雜的氧化鎢電致變色薄膜

三維石墨烯/二氧化鎢薄膜(3DGF/WO2)

二氧化鎢/三氧化鉬

單晶氧化鎢納米片

二氧化鎢改性酚醛樹脂

碳載鉑-二氧化鎢

三氧化鎢/二氧化鎢復(fù)合材料

氧化鎢/二氧化鈦涂層

二氧化鉬二氧化鎢異質(zhì)結(jié)MoO2/WO2

WO3納米晶體

4nm厚的WO3無孔納米薄片

氧化鎢/金剛石異質(zhì)結(jié)

Ti修飾氧化鎢納米線薄膜

有序多孔硅基氧化鎢薄膜

氧化鎵-氧化鎢納米薄膜

金屬鈦表面氧化鈦/氧化鎢納米復(fù)合物薄膜

納米Ag的WO3薄膜

RGO-WO3雜化材料

WO3/g-C3N4雜化材料

金屬氧化物/聚噻吩雜化材料

Pt-WO3雜化材料

CTS-rWO3-GR雜化膜

WO3-納米棒復(fù)合石墨烯薄膜

半導(dǎo)體聚噻吩(PTP)包覆在WO3納米顆粒表面

PTP-WO3

無機(jī)-有機(jī)雜化WO3-EDA (EDA為乙二胺)納米線

碳納米管/氧化鎢(MWNT/WO3)雜化納米粒子

ITO/TiO2NBs/PVK/WO3/Ag的有機(jī)/無機(jī)雜化材料

PDDA-Gr-WO3復(fù)合物

WO3/C復(fù)合物

WS2/WO3復(fù)合材料

CdS-WO3復(fù)合材料

MWCNTs-WO3復(fù)合材料

ZnO/WO3復(fù)合材料

Bi2O3和WO3納米粒子

NR/WO3/Bi2O3復(fù)合材料

碳量子點-WO3復(fù)合材料

TiO2/WO3微納米纖維復(fù)合材料

Bi2S3-WO3納米半導(dǎo)體復(fù)合材料

NiO-WO3/γ-Al2O3復(fù)合材料

PHT3聚噻吩/WO3的有機(jī)-無機(jī)復(fù)合材料

WO3/TiO2-rGO復(fù)合材料

GO/WO3/PANI復(fù)合材料

TiO2@Ag/WO3復(fù)合材料

三維石墨烯/WO3納米棒/聚噻吩(3D-rGO/WO3/PTh)三元復(fù)合材料

磷酸銀摻雜WO3-TiO2復(fù)合材料

Ag3 PO4-WO3-TiO2

SnO2對WO3納米片表面進(jìn)行修飾(SnO2-WO3)

WO3·H2O納米線陣列

納米WO3摻雜CNTs材料

MoS2/WO3納米復(fù)合材料

WO3-UHMWPE陶瓷復(fù)合材料

多壁碳納米管-氧化鎢納米復(fù)合材料(MWCNTs-WOx)

單壁碳納米管/氧化鎢納米線復(fù)合薄膜

碳納米管/氧化鎢復(fù)合柔性薄膜

多孔硅基氧化鎢納米線復(fù)合材料

硅納米線/氧化鎢納米線復(fù)合材料

碳纖維@氧化鎢納米顆粒核殼復(fù)合材料

以上內(nèi)容來自pg電子官方小編zzj 2021.4.12
