通過(guò)簡(jiǎn)單的模板法制備了具有分層結(jié)構(gòu)的由納米片組成的異質(zhì)結(jié)構(gòu)的MoS2/C微米管。所制備的MoS2/C微米管作為鈉離子電池負(fù)極時(shí)具有**的電化學(xué)性能，在200 mA/g的電流密度下循環(huán)100圈后可逆容量高達(dá)563.5 mAh/g。在2000mA/g大電流密度下循環(huán)1500圈之后其容量仍然保持在484.9 mAh/g。為了探究MoS2/C微米擁有**的電化學(xué)性能原因，研究人員通過(guò)原位TEM來(lái)證實(shí)MoS2/C微米管在充放電過(guò)程中能夠保持結(jié)構(gòu)的穩(wěn)定，通過(guò)原位HRTEM和原位XRD證明了MoS2/C微米管在充放電過(guò)程中擁有良好的可逆性。

MoS2/C微米管擁有**的電化學(xué)性能歸功于以下三方面：（1）MoS2和C之間形成的異質(zhì)結(jié)構(gòu)能夠防止MoS2的堆積和團(tuán)聚，此外還能夠提供更多的嵌鈉活性位點(diǎn)；（2）MoS2和C之間形成的異質(zhì)結(jié)構(gòu)有利于提高MoS2的導(dǎo)電性和鈉離子擴(kuò)散能力，并且能夠**MoS2在充放電過(guò)程中的體積膨脹；（3）碳骨架與MoS2形成牢固的異質(zhì)結(jié)構(gòu)，能夠穩(wěn)定放電過(guò)程中的產(chǎn)物，從而使得MoS2在充放電過(guò)程中具有很好的可逆性。

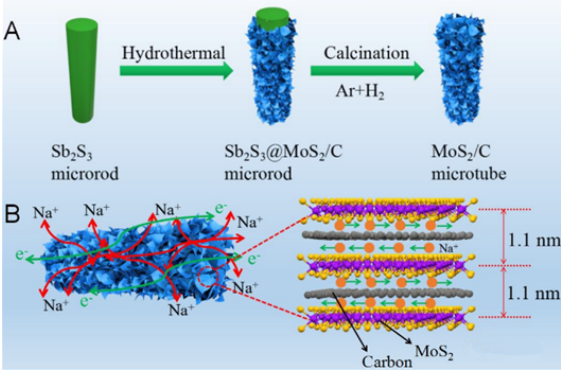

圖1. MoS2/C MTs的合成示意圖以及其擴(kuò)大的層間距示意圖。

以Sb2S3微米管為模板，通過(guò)水熱法制備了Sb2S3@MoS2/C微米管，最后在還原氣氛中高溫除去Sb2S3微米管模板，得到了由納米片組成的分層結(jié)構(gòu)的MoS2/C微米管。

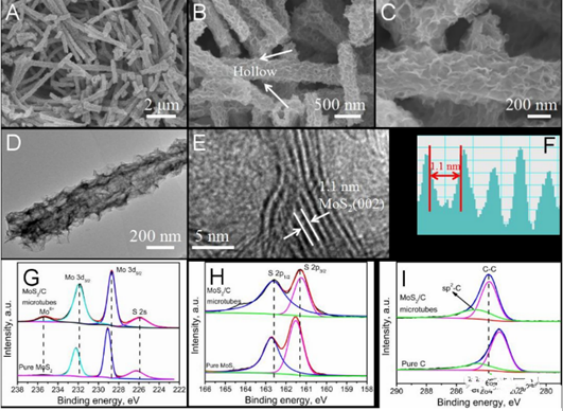

圖2.MoS2/C MTs的（A-C）SEM圖像，（D,E）TEM和HRTEM圖像，（F）相應(yīng)的平均晶格間距圖，（G-I）XPS及其相應(yīng)的對(duì)比圖。

MoS2/C微米管的直徑在300-400納米左右，長(zhǎng)度在幾個(gè)微米不等。通過(guò)SEM和TEM可以看出MoS2/C微米管是由納米片組成的具有分層中空的管狀結(jié)構(gòu)，且具有較大的層間距。XPS分析證明MoS2和C之間具有強(qiáng)大的耦合左右，并形成了緊密的異質(zhì)結(jié)構(gòu)。

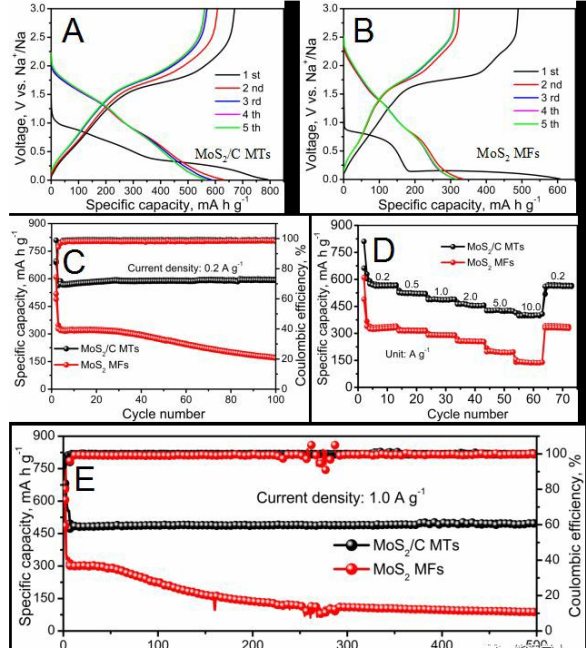

圖3.（A, B）MoS2/CMTs和MoS2 MFs在200 mA/g電流密度下的充放電曲線（0.01-3.0V），（C）MoS2/CMTs和MoS2 MFs在200 mA/g電流密度下的循環(huán)性能，（D）MoS2/CMTs和MoS2 MFs在不同電流密度下的倍率性能（200 mA/g-10000 mA/g），（E）MoS2/CMTs和MoS2 MFs在1000 mA/g電流密度下的長(zhǎng)循環(huán)性能。

MoS2/CMTs相比MoS2 MFs顯示了更加**的電化學(xué)性能，MoS2/C MTs在200 mA/g的電流密度下循環(huán)100次后的可逆容量高達(dá)563.5mA h/g，在超大電流密度10000 mA/g下，仍然保持401.3 mA h/g的可逆容量，在1000 mA/g的大電流密度下循環(huán)500次后的可逆容量仍然保持在493.6mA h/g。

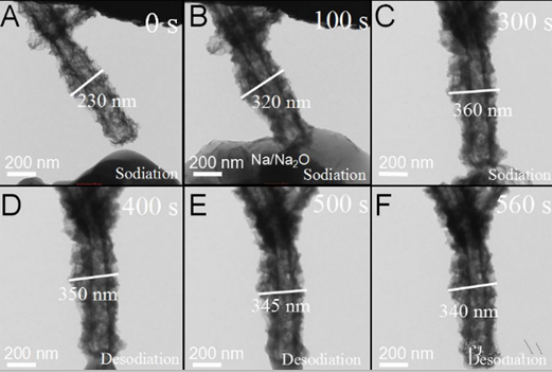

圖4.單個(gè)MoS2/C MT在鈉化和去鈉化過(guò)程中的原位TEM圖像。

MoS2/CMT在鈉化過(guò)程中發(fā)生了明顯的體積膨脹，而在去鈉化過(guò)程中體積開(kāi)始收縮并能夠很好的保持納米管的結(jié)構(gòu)。因此，原位TEM證明在整個(gè)鈉化/去鈉化過(guò)程中，MoS2/CMT保持了良好的結(jié)構(gòu)穩(wěn)定性。

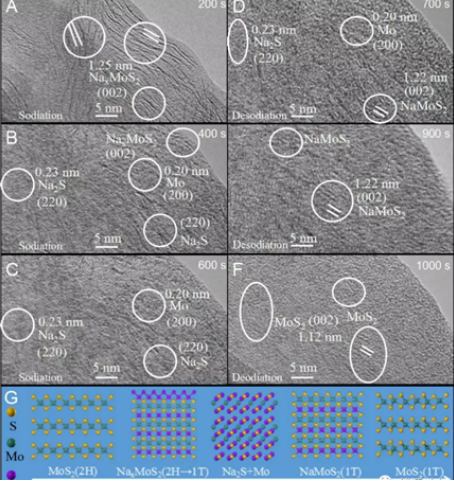

圖5.單個(gè)MoS2/C MT在鈉化和去鈉化過(guò)程中的原位HRTEM圖像，以及MoS2在鈉化/去鈉化過(guò)程中的機(jī)理圖。

2H-MoS2在鈉化過(guò)程中**形成2H-NaxMoS2，隨著鈉化過(guò)程的不斷進(jìn)行，發(fā)生相轉(zhuǎn)化過(guò)程形成Mo單質(zhì)和Na2S，而在去鈉化過(guò)程中，先形成1T-NaMoS2，最后形成1T-MoS2. 因此，原位HRTEM證明MoS2在充放電過(guò)程中擁有良好的可逆性。

 西安pg電子官方生物供應(yīng)層狀二硫化鉬—石墨烯電極材料；AuNPs-MoS2納米復(fù)合材料；氨基化二硫化鉬的MoS2-NH2；活化脂化二硫化鉬的MoS2-NHS；巰基化二硫化鉬的MoS2-SH；馬來(lái)酰亞胺化二硫化鉬的MoS2-MAL；炔基修飾二硫化鉬的MoS2-Alkyne；普魯士藍(lán)立方塊/二硫化鉬納米復(fù)合材料；AuNPs-MoS2-rGO納米復(fù)合材料；熒光二硫化鉬納米片；牛血清蛋白(BSA)修飾的葉酸(FA)；硫辛酸修飾二硫化鉬MoS2-LA；功能化二硫化鉬/聚酰胺復(fù)合材料PA-g-MoS2等。

相關(guān)產(chǎn)品

二硫化鉬MoS2二維納米片

MoSe2二維納米材料

Ni3S2@MoS2復(fù)合納米材料

MoS2@Ni(OH)2納米材料

CoS2@MoS2/RGO復(fù)合材料

MoS2@CuO二硫化鉬-氧化銅

PANi@MoS2納米材料

TiO2@MoS2二硫化鉬復(fù)合材料

MoS2@Fe3O4二硫化鉬-四氧化三鐵復(fù)合材料

二硫化鉬修飾四氧化三鐵納米粒

Ni3S2@MoS2復(fù)合材料

PtNPs@MoS2納米材料

SnO2@MoS2納米晶納米片

CeO2@MoS2有機(jī)納米材料

Bi2S3@MoS2復(fù)合納米材料

聚苯乙修飾四二硫化鉬PS-MoS2

二硫化鎢-二硫化鉬復(fù)合材料WS2@MoS2

MoS2@ZnS復(fù)合材料

層狀MoS2納米薄片

MoS2@HKUST-1

金屬有機(jī)框架負(fù)載二硫化鉬

MoS2-Au@Pt

二硫化鉬負(fù)載金鉑納米顆粒

苯炔銀修飾二硫化鉬

硬脂酸修飾二硫化鉬納米材料

MOFs修飾的二硫化鉬納米片

PEG修飾的二硫化鉬MoS2

透明質(zhì)酸偶聯(lián)二硫化鉬HA-MoS2

聚乳酸改性二硫化鉬納米片層

NiCo2S4@MoS2納米材料

蛋黃/蛋殼結(jié)構(gòu)MoS2@C的納米復(fù)合材料

MoS2-石墨烯納米復(fù)合材料

PyDDP修飾的MoS2納米微粒

殼聚糖修飾二硫化鉬CS@MoS2

殼聚糖(CS)包覆的四氧化三鐵(Fe3O4)復(fù)合磁性納米粒子

聚乙二醇修飾二硫化鉬納米片PEG-MoS2

聚酰亞胺/二硫化鉬插層復(fù)合材料(PI/MoS2)

聚三己基噻吩(P3HT)修飾二維硫化鉬(MoS2)

聚賴氨酸修飾二硫化鉬納米片PLL-MoS2

納米二氧化鈦與二硫化鉬的復(fù)合材料

二硫化鉬納米復(fù)合材料

氮化硼/二硫化鉬—環(huán)氧復(fù)合材料

二硫化鉬—普魯士藍(lán)鈉米酶

二硫化鉬—還原氧化石墨烯復(fù)合材料

二氧化鉬—碳復(fù)合材料

二氧化鉬—百摻雜聚辛胺（MoS2—SpAN）納米復(fù)合

二硫化鉬—石墨—銀基復(fù)合材料

二硫化鉬—銅—鍍銅石墨復(fù)合材料

石墨—二硫化鉬—三氧化二銻改性環(huán)氧樹(shù)脂復(fù)合

銅—二硫化鉬—石墨復(fù)合材料

二硫化鉬—金復(fù)合材料

二硫化鉬—DNA

黑磷—二硫化鉬

電刷鍍鎳—鎢—二硫化鉬

介孔硅—二硫化鉬復(fù)合材料

電鍍鎳—碳化硅—二硫化鉬

ZIP—8包裹MoS2納米片

聚乳酸—二硫化鉬納米復(fù)合材料

聚苯乙烯共價(jià)修飾二硫化鉬納米片

二硫化鉬—碳中空微球

二硫化鉬量子點(diǎn)—氧化石墨烯復(fù)合材料

二硫化鉬/橡膠復(fù)合材料

二硫化銅—氧化鈦納米復(fù)合材料

二硫化鉬聚甲基丙烯酸甲酯納米復(fù)合材料

PANI/MoS2復(fù)合材料

PEG修飾的二硫化鉬納米片

MoS2/ZnO納米復(fù)合材料

PU-MoS2聚氨酯修飾的二硫化鉬

聚乳酸改性二硫化鉬納米片PLA-MoS2

納米金修飾二硫化鉬納米片Au-MoS2

葉酸修飾二硫化鉬納米晶

二硫化鉬-碳納米顆粒復(fù)合物

聚乙烯吡咯烷酮修飾二硫化鉬PVP-MoS2

硫辛酸-聚乙二醇修飾二硫化鉬

葡萄糖修飾二硫化鉬納米材料

透明質(zhì)酸偶聯(lián)二硫化鉬納米片HA@MoS2

金納米顆粒功能化二硫化鉬(AuNPs@MoS2)

PEI修飾MoS2二硫化鉬納米材料

介孔硅-二硫化鉬復(fù)合材料

SAT—MoS2

Ag3Po4—MoS2

**聚合物基二硫化鉬納米復(fù)合材料

類石墨烯層狀二硫化鉬(MoS2)

AuNPs-MoS2-rGO納米復(fù)合材料

二硫化鉬-石墨烯納米復(fù)合材料(MoS2-rGO)

二硫化鉬納米片層

MoS2/PVA(聚乙烯醇)納米復(fù)合材料

zzj 2021.4.2
