嵌入超低含量ZnO量子點(diǎn)的納米片狀多孔碳ZnOQDs@C復(fù)合材料的制備

報(bào)道了一種嵌入超低含量ZnO量子點(diǎn)的納米片狀多孔碳作為高性能鋰電池負(fù)極材料。測(cè)試結(jié)果表明，ZnOQDs@C顯示出超高的比容量，0.2 A g-1電流密度下的放電比容量高達(dá)到2300 mAh g-1；5 A g-1條件下循環(huán)3000圈依然有700 mAh g-1的比容量，而具有較高ZnO含量的ZnO@C復(fù)合材料和無(wú)ZnO的純活性碳材料均無(wú)法達(dá)到這樣的**性能。分析表明，超大比表面積和微含量ZnO QDs摻雜的協(xié)同效應(yīng)共同提升了ZnOQDs@C材料的電化學(xué)性能。

ZnOQDs@C復(fù)合材料的制備

以乙酰丙酮鋅為原料，當(dāng)將其加入乙二醇溶液中會(huì)發(fā)生縮醛反應(yīng)，釋放出Zn2+。這些Zn2+隨后會(huì)與模板劑1,2,3,4-丁烷四羧酸配位，得到含Zn2+的有機(jī)配位結(jié)構(gòu)前軀體材料。在高溫煅燒過(guò)程中，含Zn2+的官能團(tuán)生成ZnO，隨后ZnO被C還原為Zn，而Zn又可在高溫下升華，留下大量孔洞，形成了多孔結(jié)構(gòu)。此外，多孔碳材料內(nèi)還會(huì)殘余微量的ZnO量子點(diǎn)，形成ZnOQDs@C復(fù)合材料。分別在1000℃、1100℃、1200℃下高溫處理前軀體材料，得到樣品S1000、S1100和S1200。

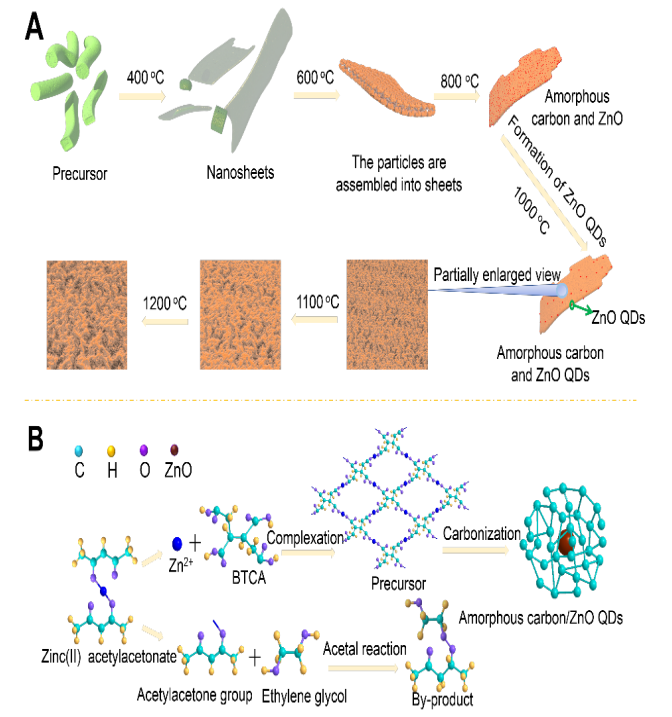

▲圖1. ZnOQDs@C復(fù)合材料的制備流程示意圖。

(A)結(jié)構(gòu)變化示意圖；(B)化學(xué)反應(yīng)原理示意圖。

ZnOQDs@C復(fù)合材料的表征分析

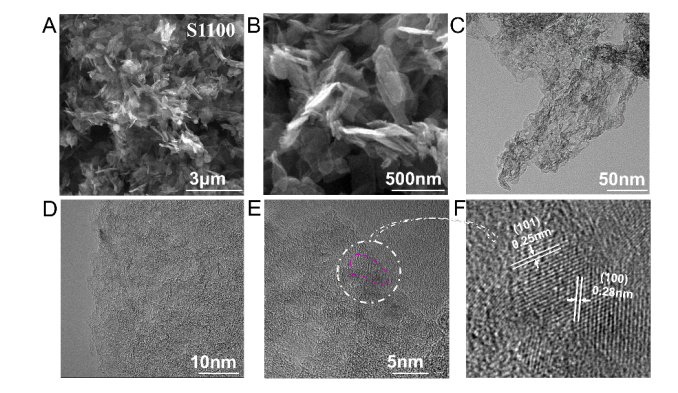

SEM圖片顯示S1100為長(zhǎng)度約500 nm的納米片狀結(jié)構(gòu)。TEM圖片表明S1100厚度較薄。HRTEM證明了所制備的碳材料為無(wú)定型碳，但在無(wú)定型結(jié)構(gòu)內(nèi)部有結(jié)晶度較好、大小約5 nm的ZnO QDs存在。這些結(jié)果說(shuō)明S1100材料是由無(wú)定型碳和ZnO QDs共同構(gòu)成的。

▲圖2. S1100的微觀結(jié)構(gòu)特征。

(A-B) S1100的SEM圖像；(C-D) S1100的TEM圖像；(E-F) S1100的HRTEM圖像。

作者隨后對(duì)ZnOQDs@C材料進(jìn)行了定性和定量分析。從XRD圖譜中可知，ZnO的峰強(qiáng)隨著煅燒溫度的升高逐漸減弱，這說(shuō)明ZnO的含量可通過(guò)煅燒溫度進(jìn)行調(diào)控。XPS分析結(jié)果表明ZnO的含量隨刻蝕深度的增加逐漸升高。在20nm刻蝕深度下，Zn表現(xiàn)出高達(dá)1.58%的原子比，說(shuō)明ZnO QDs主要分布于復(fù)合材料的內(nèi)部。從氮?dú)馕�脫附等溫曲線可以看出S1100和S1200的比表面積皆大于2000 m² g^-1，而S1000的比表面積相對(duì)較小。三個(gè)樣品的孔徑大多分布于2nm左右，非常有利于增加贗電容的容量貢獻(xiàn)。通過(guò)建立比表面積、Zn含量、溫度三個(gè)參數(shù)的關(guān)系發(fā)現(xiàn)，室溫到800℃，材料比表面積緩慢增；800℃到1100℃材料比表面積急劇增加，但伴隨著Zn含量的急劇下降，這證明Zn元素的升華直接導(dǎo)致了材料比表面積的增大，并隨著溫度升高較終趨于穩(wěn)定。

西安pg電子官方生物科技有限公司可以合成各種復(fù)雜定制類(lèi)的核殼型熒光量子點(diǎn)產(chǎn)品，我們的產(chǎn)品涉及到各種的多肽、蛋白、多糖修飾的熒光量子點(diǎn)產(chǎn)品，pg電子官方生物提供產(chǎn)品的熒光量子產(chǎn)率高，質(zhì)量穩(wěn)定 ，價(jià)格較為便宜 如需要的可以可以直接聯(lián)系我們。

定制產(chǎn)品：

ZnO近紫外發(fā)射（發(fā)射波長(zhǎng)380-400nm）

水溶性ZnO量子點(diǎn)

ZnO球形量子點(diǎn)

PMMA修飾氧化鋅ZnO量子點(diǎn)QDs

PVB-ZnO/CdS復(fù)合膜納米粒子

ZnO量子點(diǎn)/有機(jī)硅納米復(fù)合材料

氧化鋅ZnO量子點(diǎn)-環(huán)氧樹(shù)脂復(fù)合材料

ZnO@GQDs核殼結(jié)構(gòu)量子點(diǎn)

ZnO/CdSe@ZnS量子點(diǎn)熒光探針

ZnO/PEMA量子點(diǎn)復(fù)合材料

ZnO量子點(diǎn)/氧化石墨烯復(fù)合材料

氨基修飾的ZnO量子點(diǎn)(ZnO QDs)

NH2@ZnO QDs

巰基修飾的ZnO量子點(diǎn)(SH-ZnO QDs)

ZnO@(PAA-PEGFA)核/殼納米粒子(量子點(diǎn)為核,聚合物為殼)

3-巰丙基三乙氧基硅烷包覆ZnO量子點(diǎn)

SiO2包覆的水溶性ZnO藍(lán)色熒光量子點(diǎn)

SiO2直接包覆的ZnO量子點(diǎn)

ZnO量子點(diǎn)表面修飾巰基乙酸

水溶性熒光氧化鋅量子點(diǎn)(ZnO-QDs)

水相法制備出的Mn:ZnSe量子點(diǎn)

ZnO寬禁帶半導(dǎo)體量子點(diǎn)

室溫高功率激光發(fā)射量子點(diǎn)-ZnO

Si02/Si襯底上生長(zhǎng)ZnO量子點(diǎn)

藍(lán)寶石襯底生長(zhǎng)ZnO量子點(diǎn)

拋光Si（001）晶片生長(zhǎng)ZnO量子點(diǎn)

水溶性SiO2包覆ZnO的量子點(diǎn)

正硅酸乙酯沉積包覆SiO2的ZnO量子點(diǎn)

CuO表面修飾ZnO量子點(diǎn)

稀土Sm3+摻雜ZnO量子點(diǎn)

小編zhn2021.03.30
