介紹一種雙層PbS量子點結構的光電探測器

介紹一種雙層PbS量子點結構的光電探測器，從而全面地提升了PbS量子點型光電探測器的性能參數；構造出了一種具有響應速度快、LDR寬、探測率高等優點的PbS量子點型光電探測器。PbS雙層量子點不受襯底約束，既可以生長在玻璃上，又可以生長在PI膜上，克服了傳統光電探測材料的難柔性化缺點。

文章主要對比研究了三種不同結構的器件，分別是PbS量子點溶于TBAI配體的單層器件，PbS量子點溶于EDT配體的單層器件，以及將這兩種單層量子點結合在一起的雙層量子點器件。研究發現將兩種單層PbS量子點結合成的雙層量子點器件性能得到**提高。

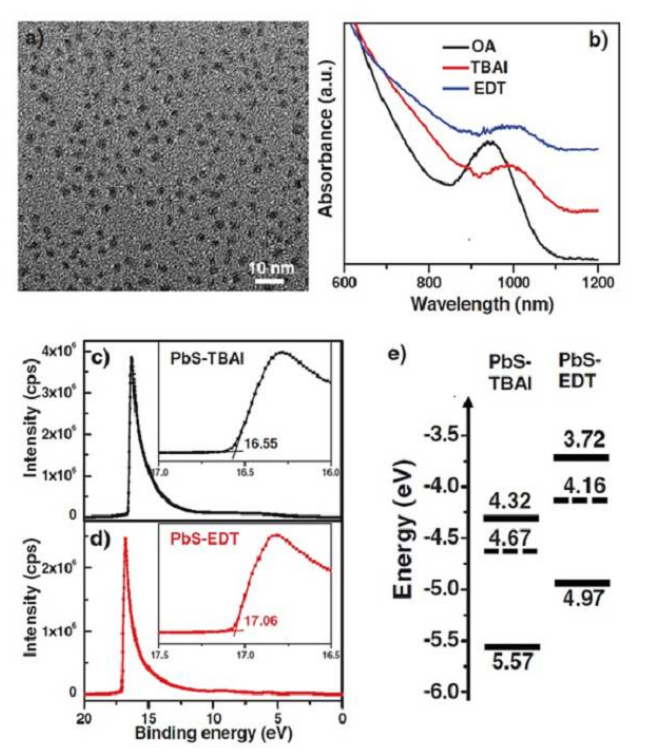

圖1：PbS量子點的TEM表征圖、吸收譜、UPS、以及能級分布

(a) 油酸修飾過的PbS量子點的TEM圖；

(b) 原始油酸修飾的PbS量子點、PbS-TBAI量子點和PbS-EDT量子點的吸收譜；

(c) PbS-TBAI量子點薄膜的紫外光電子能譜（UPS），插圖為二次電子截止區放大圖；

(d) PbS-EDT量子點薄膜的紫外光電子能譜（UPS），插圖為二次電子截止區放大圖；

(e) PbS-TBAI和PbS-EDT的能級分布圖，虛線為費米能級，上邊實線為導帶底下邊實線為價帶頂。

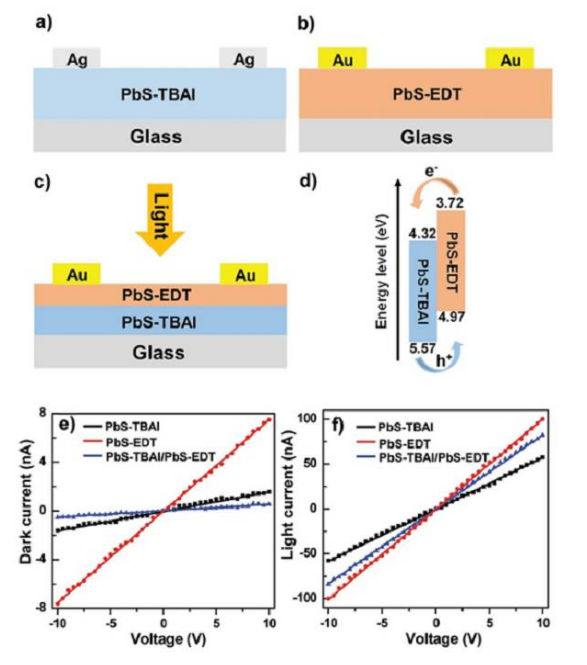

圖2：PbS量子點器件結構示意圖、能帶圖以及光暗條件下的I-V曲線

(a) 單層PbS-TBAI器件結構示意圖；

(b) 單層PbS-EDT器件結構示意圖；

(c) 雙層PbS-TBAI/PbS-EDT器件結構示意圖；

(d) 雙層PbS-TBAI/PbS-EDT結構能帶示意圖；

(e) 三種器件的暗電流I-V曲線；

(f) 三種器件的光電流I-V曲線，測試條件：白光，0.2mW cm-2。
