光催化是一種環(huán)境友好、綠色可持續(xù)的H2O2生產(chǎn)技術(shù)。通過(guò)一種簡(jiǎn)單的靜電自組裝方法制備了Ti3C2量子點(diǎn)修飾缺陷反蛋白石g-C3N4（TC/CN）。所得催化劑在可見(jiàn)光照射下， H2O2的產(chǎn)率達(dá)到560.7μmol g-1h-1，是bulkCN的9.3倍�；钚蕴嵘�主要?dú)w因于TCQDs和g-C3N4中碳空位之間的定向誘導(dǎo)鍵合，其界面處形成的肖特基結(jié)可以進(jìn)一步實(shí)現(xiàn)光生電子和空穴的空間分離，**地避免了缺陷位置載流子的復(fù)合。此外，這種定向介導(dǎo)的方法還適用于貴金屬Au和Pt納米顆粒與氮化碳的定向耦合。相同負(fù)載量下，所制備的TC/CN光催化產(chǎn)H2O2的活性分別是Pt/CN和Au/CN的2.5倍和4.7倍。

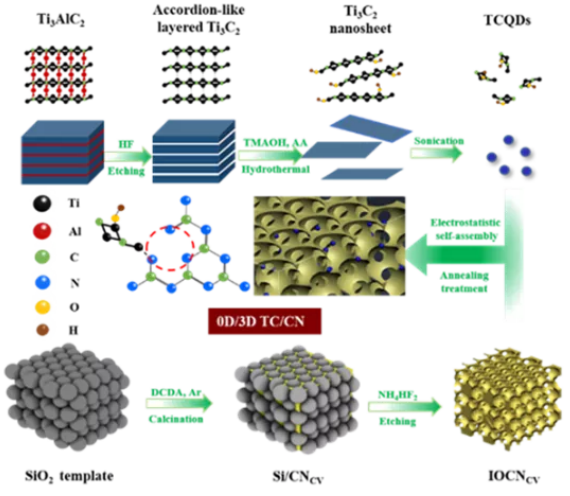

圖1 TC/CN的合成路線圖

如圖1所示，TC/CN的合成包括使用Ti3AlC2作為前驅(qū)體通過(guò)自上而下的方法合成的TCQDs和通過(guò)硬模板法制備的IOCNCV。最后，表面帶正電的IOCNCV和帶負(fù)電的TCQDs通過(guò)靜電自組裝組合為TC/CN。

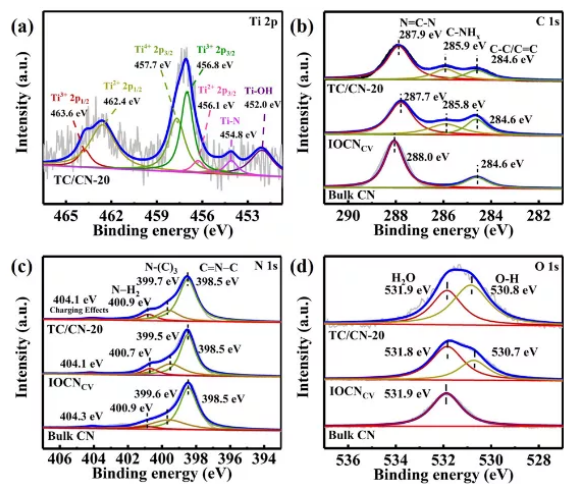

圖2  Bulk CN, IOCNCV和TC/CN-20.的(a) Ti 2p, (b) C 1s, (c) N 1s and(d) O 1s XPS譜圖

通過(guò)XPS圖譜分析可知，氮化碳中的碳原子從高溫流動(dòng)的Ar氣中獲得能量并從3-s-三嗪環(huán)中逸出，導(dǎo)致在IOCNCV中出現(xiàn)碳空位，不飽和氮原子上孤對(duì)電子與Ti原子的未被占據(jù)的d軌道相互作用，**形成穩(wěn)定的Ti-N連接狀態(tài)。

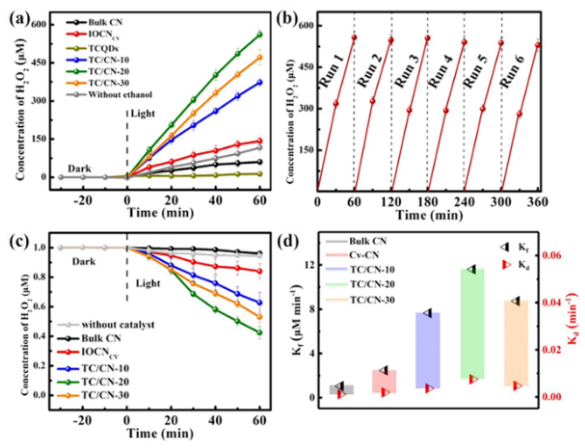

圖3 (a)不同催化劑光催化產(chǎn)H2O2效果圖；(b) TC/CN-20的循環(huán)穩(wěn)定性圖；（c）不同催化劑的對(duì)1mM H2O2的光催化分解圖；（d）不同催化劑的一級(jí)反應(yīng)動(dòng)力學(xué)常數(shù)圖。

在可見(jiàn)光（λ>420nm）照射下，以乙醇為電子供體，對(duì)TC/CN系列催化劑在O2飽和的水溶液中進(jìn)行了光催化產(chǎn)H2O2的活性測(cè)試。如圖5a所示，TC/CN-20的光催化產(chǎn)率達(dá)到了560.7μmol L-1，是Bulk CN（60.8μmol L-1）9.3倍。循環(huán)穩(wěn)定性測(cè)試如圖5b所示。在六個(gè)循環(huán)后H2O2的產(chǎn)率保持基本保持不變。同時(shí)分析了催化劑對(duì)1mM H2O2的光催化分解效應(yīng)，由于出色的光生電子和空穴分離與遷移效率，TC/CN-20（47%）也表現(xiàn)出比BulkCN (3.8%)更高的分解效率，通過(guò)一級(jí)動(dòng)力學(xué)計(jì)算可知，TC/CN系列催化劑促進(jìn)H2O2生產(chǎn)趨勢(shì)遠(yuǎn)大于分解，綜上所述，TC/CN-20在綠色可持續(xù)生產(chǎn)H2O2應(yīng)用上的巨大潛力。

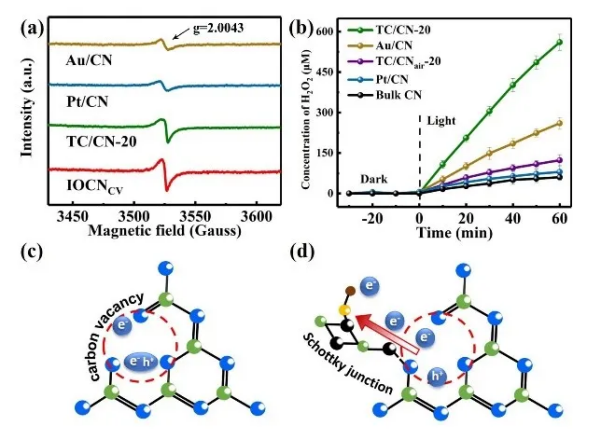

圖4 (a) Au/CN, Pt/CN, TC/CN-20和IOCNCV的EPR圖譜；(b) 不同催化劑光催化產(chǎn)H2O2效果圖；(c) IOCNCV和(d) TC/CN-20光生電子和光生空穴的路徑圖。

如圖4a，4b所示，作者分析了碳空位在肖特基結(jié)催化劑制備上的作用。碳缺陷介導(dǎo)的方法同樣適用于貴金屬納米顆粒，然而，相同負(fù)載量下貴金屬催化劑產(chǎn)H2O2的活性遠(yuǎn)不如TC/CN-20，這一優(yōu)勢(shì)使TC/CN-20具有更大的實(shí)際應(yīng)用潛力。此外，對(duì)比了不具有碳缺陷的TC/CNAir-20催化劑。由于TCQDs與IOCN之間不充分的接觸導(dǎo)致其活性也遠(yuǎn)不如TC/CN-20。在此基礎(chǔ)上，作者提出了光生載流子遷移機(jī)制。如圖4c所示，當(dāng)C原子被逃逸時(shí)，C-N和C=N發(fā)生斷裂后形成電子捕獲阱——碳空位，然而，大多數(shù)被捕獲的電子由于無(wú)法及時(shí)轉(zhuǎn)移而重新與空穴復(fù)合，導(dǎo)致光催化活性較差。TCQDs的引入給被捕獲的光生電子提供了一條轉(zhuǎn)移途徑。使得大量光生電子從IOCNCV轉(zhuǎn)移到TCQDs，而后參與光催化H2O2的合成。

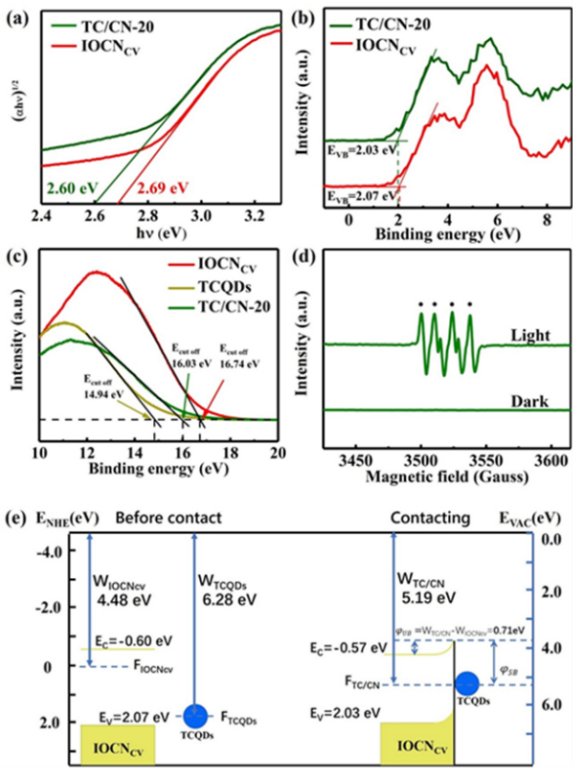

圖5 TC/CN-20和IOCNCV的 (a)禁帶寬度，（b）XPB-VB，（c）UPS計(jì)算，（d）DMPO-?O2–捕獲實(shí)驗(yàn)中的EPR圖譜; (e) TC/CN-20肖特基結(jié)光催化機(jī)理圖。

進(jìn)一步通過(guò)能帶計(jì)算提出TC/CN肖特基結(jié)光催化的可能機(jī)理。對(duì)于n型半導(dǎo)體材料IOCNCV和導(dǎo)體材料 TCQDs的功函數(shù)分別為4.48eV和6.28eV，當(dāng)它們緊密接觸后，光激發(fā)產(chǎn)生電子從IOCNCV的價(jià)帶躍遷到導(dǎo)帶，并進(jìn)一步流向費(fèi)米能級(jí)更低的TCQDs上，直至兩者的達(dá)到平衡。與此同時(shí)，IOCNCV與TCQDs作用的界面聚集電子形成空間電荷區(qū)，導(dǎo)致能帶向上彎曲并形成肖特基勢(shì)壘。這可以**地防止光生電子回流，從而與表面吸附的O2分子發(fā)生還原反應(yīng)產(chǎn)生?O2–，?O2–再進(jìn)一步和光生電子和質(zhì)子氫反應(yīng)生成大量的H2O2。

西安pg電子官方生物提供零維/一維/二維/三維四個(gè)分類來(lái)提供幾十個(gè)產(chǎn)品分類和幾千種納米材料產(chǎn)品，材料的材質(zhì)包含金屬納米材料和非金屬納米材料以及他們的氧化物或碳化物及復(fù)合定制材料等等，產(chǎn)品粒徑從5納米-2000納米均可選擇。

相關(guān)產(chǎn)品列表

ZnO-CuO 復(fù)合材料形成的三維反蛋白石(3D IO)結(jié)構(gòu)

反蛋白石結(jié)構(gòu)堿性氮聚合物@MOF

反蛋白石型光子晶體的大孔結(jié)構(gòu)

卟啉-二氧化硅反蛋白石光子晶體（TPP-SiO2IOPCs）

反蛋白石結(jié)構(gòu)溫度感應(yīng)材料

反蛋白石結(jié)構(gòu)碳質(zhì)材料

黑色Ti O2介孔納米圓球和反蛋白石結(jié)構(gòu)

黑色Ti O2反蛋白石結(jié)構(gòu)

還原氧化石墨烯(rGO)復(fù)合的三維反蛋白石材料(IO-SnO2/rGO)

ZnO量子點(diǎn)與TiO2反蛋白石復(fù)合結(jié)構(gòu)

多孔有序的Ni摻雜的TiOz反蛋白石光子晶體

Co離子摻雜的 GO-TiO2反蛋白石光子晶體

具有自修復(fù)功能的反蛋白石光子晶體水凝膠

反蛋白石結(jié)構(gòu)碳基體

稀土離子摻雜磷酸鹽反蛋白石光子晶體

稀土摻雜的Bi2WO6納米粉和Ba TiO3反蛋白石光子晶體

三維反蛋白石Sn02和Sn02/rGO復(fù)合微球

氧化鋅反蛋白石大孔結(jié)構(gòu)的框架表面修飾Ag_2S納米粒子(NPs）

離子液體摻雜聚苯胺 (IL-PANI)的反蛋白石膜

二氧化鈦摻雜釤的反蛋白石結(jié)構(gòu)光子晶體

反蛋白石結(jié)構(gòu)氧化鈰碳復(fù)合材料

SnO2/GeO2反蛋白納米復(fù)合物

反蛋白石結(jié)構(gòu)MnO2材料

大孔形態(tài)反蛋白石（IO）結(jié)構(gòu)的GeO2

反蛋白石結(jié)構(gòu)的g-C3N4

多級(jí)孔碳摻雜反蛋白石結(jié)構(gòu)Co3O4

聚甲基丙烯酸酯凝膠(GelMA)反蛋白石光子晶體骨架

Ti3C2量子點(diǎn)修飾缺陷反蛋白石g-C3N4（TC/CN）

金屬有機(jī)反蛋白石結(jié)構(gòu)光子晶體

絲素蛋白反蛋白石材料

一種聚苯胺反蛋白石/納米纖維氈復(fù)合膜

反蛋白石結(jié)構(gòu)光催化剪裁石墨烯

反蛋白石結(jié)構(gòu)光子晶體塑料薄膜

乙氧基化三羥甲基丙烷三丙烯酸酯復(fù)合蛋白石結(jié)構(gòu)光子晶體材料

反蛋白石氧化鋅復(fù)合材料

有序介孔TiO2組成的反蛋白石結(jié)構(gòu)

三維WO3反蛋白石結(jié)構(gòu)光子晶體

基于Ga摻雜三維反蛋白石結(jié)構(gòu)

柔性PMMA反蛋白石結(jié)構(gòu)薄膜

三維WO3/BiVO4/Co-Pi反蛋白石結(jié)構(gòu)光子晶體

蛋白石結(jié)構(gòu)或反蛋白石結(jié)構(gòu)碳點(diǎn)光子晶體

二維反蛋白石（IO）結(jié)構(gòu)化的SnO2（IOS）和SnO2-TiO2復(fù)合材料（IOST）

聚（離子液體-甲基丙烯酸甲酯）共聚物反蛋白石光子晶體膜

納米晶GeO2反蛋白石

聚離子液體反蛋白石光子晶體

三維金屬氧化物反蛋白石結(jié)構(gòu)光子晶體

鎳摻雜鈦基反蛋白石結(jié)構(gòu)材料

三維ZnO反蛋白石結(jié)構(gòu)光子晶體

反蛋白石多孔狀結(jié)構(gòu)LiFePO4

核殼結(jié)構(gòu)TiO_2/Ag反蛋白石

ZnO@ZIF-8反蛋白石結(jié)構(gòu)復(fù)合材料

甲基丙烯酸/丙烯酰胺雙單體共聚反蛋白石光子晶體

zzj 2021.3.30
