離子注入剝離方法可以實現幾乎所有單晶薄膜材料的轉移制備,其制備的薄膜材料具有與單晶材料相當?shù)木�體結構和電學性能�，F(xiàn)有的硅晶圓的尺寸通常在12英寸,而氮化家(氮化昇)、砷化家(砷化家)、磷化錮(磷化錮);銀酸鋰(銀酸鋰)等材料的晶圓尺寸通常在4-6英寸。由于離子注入剝離方法原理的限制,其將類似氮化家(氮化家)等小尺寸晶圓制備超過6英寸的單晶薄膜受到了嚴重限制,氮化家(氮化家)、砷化家(砷化家)﹑磷化鋼(磷化鋼)﹔鋸酸鋰(鋸酸鋰)等單晶薄膜受到了應用的局限性。

提供的一種拼接式小尺寸單晶薄膜的制備方法,包括如下制備步驟:選擇至少兩個小尺寸單晶晶圓,在各小尺寸單晶晶圓的下表面注入高能量離子，使得各小尺寸單晶晶圓內部形成損傷層,損傷層將小尺寸單晶晶圓分隔成上壓電層和單晶薄膜層,得到具有損傷層的小尺寸單晶晶圓;

在襯底的上表面劃分出與各具有損傷層的小尺寸單晶晶圓匹配的鍵合區域,在鍵合區域內制備與各具有損傷層的小尺寸單晶晶圓匹配的鍵合層;

將各具有損傷層的小尺寸單晶晶圓的下表面疊放于一一對應的鍵合區域內,進行鍵合處理和晶圓劈裂處理,移除上壓電層,制得拼接小尺寸單晶薄膜。

優選地,小尺寸單晶晶圓包括石英、片酸鋰(LN)﹑鈕酸鋰(LT)﹑氮化鋁、氧化鋅、鈦酸鋇、磷酸二氫鉀、鋸鎂酸鉛、氮化家、砷化家、磷化錮、碳化硅、金剛石中的一種。

優選地,小尺寸單晶晶圓的規格為1×1mm2-100×100mm3;優選地,小尺寸單晶晶圓的規格為5×5mm2-10×10mm2。

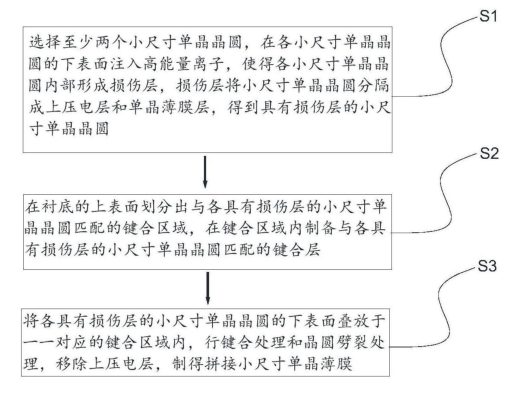

圖1為拼接式小尺寸單晶薄膜的制備方法步驟框圖

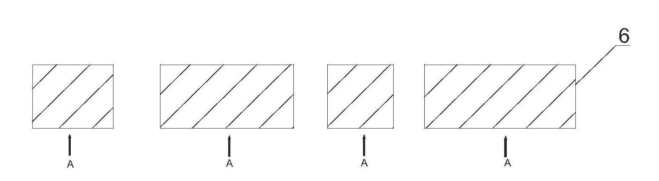

圖2為本**中所述拼接式小尺寸單晶薄膜的制備方法步驟示意圖

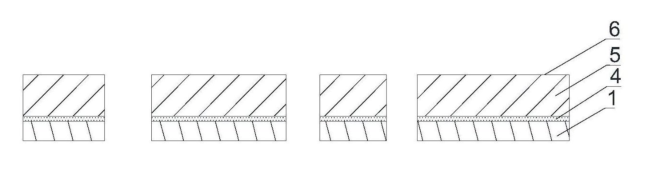

圖3為本**中所述拼接式小尺寸單晶薄膜的制備方法步驟示意圖

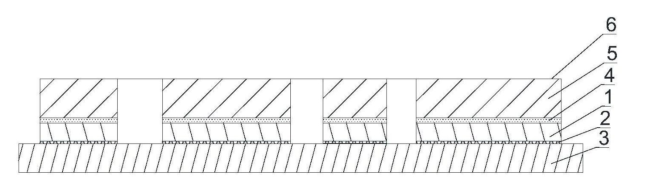

圖4為本**中所述拼接式小尺寸單晶薄膜的制備方法步驟示意圖圖6為本**中所述拼接式小尺寸單晶薄膜結構示意圖(俯視圖);附圖標記說明:

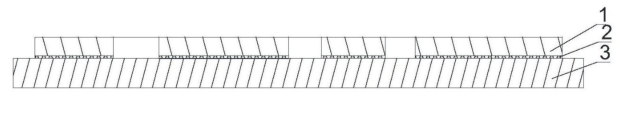

圖5為本**中所述拼接式小尺寸單晶薄膜的制備方法步驟示意圖

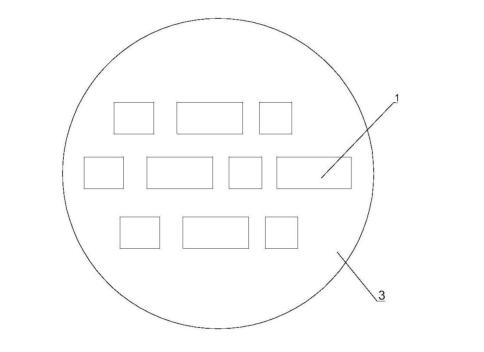

圖6為本**中所述拼接式小尺寸單晶薄膜結構示意圖(俯視圖)

附圖標記說明：

1-單晶薄膜;2-襯底;3-鍵合層;4-損傷層;5-上壓電層。
