石墨化多壁碳納米管-血紅素離子液體三元復(fù)合物的制備及表征（GMWNTs-Hemin-IL）

  將Hemin溶解到IL中,配成l g/mL溶液﹐取20 uL溶液和5 mg GMWNTs于瑪瑙研缽中,研磨30min,放置l h后,定量轉(zhuǎn)移至離心管﹐經(jīng)超聲清洗、離心，去除未結(jié)合的IL,得黑色凝膠即為GMWNTs-Hemin-IL三元復(fù)合物﹐分散到5 mL水中備用。

  取上述分散液20 puL滴到磨平﹑洗凈、晾干的玻碳電極表面﹐自然揮發(fā)后,形成薄且均勻的修飾層﹐,即制得復(fù)合物修飾(玻碳)電極(GMWNTs-Hemin-IL/GCE)。不含Hemin的巴基凝膠及其修飾電極按照上述同樣步驟制備﹐只是不加入Hemin。

實(shí)驗(yàn)方法

  電化學(xué)檢測采用三電極體系:修飾玻碳電極(Φ=3 mm)為工作電極﹐鉑電極為輔助電極,飽和甘汞電極(SCE)為參比電極。以0.l mol/L磷酸鹽緩沖溶液(PBS)為底液﹐通入純氮?dú)獬�去溶解氧、并保持氮�(dú)夥諊�。�?shí)驗(yàn)均在室溫下進(jìn)行。

GMWNTs-Hemin-IL三元復(fù)合物的掃描電鏡表征

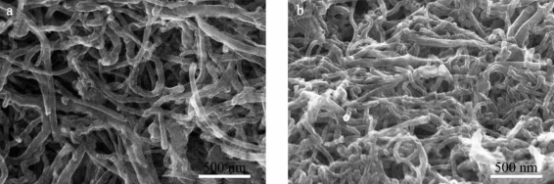

  圖1是純GMWNTs(a)和GMWNTs-Hemin-IL三元復(fù)合物(b)的掃描電鏡(SEM)圖。從圖中可以看出:GMWNTs-Hemin-IL復(fù)合物依然保持碳管的柱狀結(jié)構(gòu)及延伸趨向。但復(fù)合Heminr-IL后的GM-WNTs沒有純GMWNTs均一、規(guī)整﹐表面呈一定的凝膠狀﹐局部存在數(shù)根碳管的黏連現(xiàn)象。這主要是由于GMWNTs與IL之間的結(jié)合﹐以及 Hemin的摻入所引起的表面變化。

圖1 GMWNTs( a)和GMWNTs-Hemin-IL復(fù)合物(b)的SEM 圖

  借助IL優(yōu)良的溶解性能,通過研磨GMWNTs和溶有Hemin的IL混合物﹐制備了新型三元復(fù)合物。復(fù)合物中的Hemin表現(xiàn)了明顯的電子傳遞過程,同時對H2O2具備靈敏的電催化響應(yīng),結(jié)果顯示該復(fù)合物修飾電極在H2O2的生物傳感器領(lǐng)域,具備潛在的應(yīng)用前景。

西安pg電子官方生物提供各種定制產(chǎn)品服務(wù)，包括二氧化硅定制、離子液體定制、酶制劑定制、HRP標(biāo)記物定制、酶底物定制、二維晶體定制、水凝膠定制、納米簇定制、納米管定制等等

pg電子官方供應(yīng)相關(guān)定制產(chǎn)品：

改性多壁碳納米管/溶聚丁苯硫化膠

海藻酸鈉修飾碳納米管

葉酸修飾的多壁碳納米管

殼聚糖-葉酸修飾的多壁碳納米管(MWCNTs-CHI-FA)復(fù)合納米材料

聚氨酯 TiO2納米管復(fù)合材料

多壁碳納米管/硅樹脂復(fù)合材料

硅納米管陣列電極

高分散碳摻雜介孔硅納米管

一維單壁鋁硅酸納米管復(fù)合正滲透膜

竹節(jié)狀硅納米管

二茂鐵填充的雙壁碳納米管

單/雙壁碳納米管-層狀金屬氧化物片層交織結(jié)構(gòu)的三維納米復(fù)合材料

L-酪氨酸功能化多壁碳納米管

L-色氨酸功能化多壁碳納米管

功能化多壁碳納米管修飾玻碳電極

乙二胺功能化修飾多壁碳納米管

羥基功能化多壁碳納米管修飾玻碳電極

功能化多壁碳納米管增強(qiáng)聚酯纖維

功能化多壁碳納米管改性PVDF膜

2,2′-二吡啶胺功能化多壁碳納米管(MWCNT-Dipy)

多壁碳納米管的表面乙烯基功能化

混雜功能化多壁碳納米管/環(huán)氧樹脂復(fù)合材料

苯乙烯基功能化多壁碳納米管(MWCNTs)

pH響應(yīng)性聚合物功能化的多壁碳納米管

聚吡咯/苯磺酸功能化多壁碳納米管

對苯二胺功能化多壁碳納米管(p-MWNTs)

功能化多壁碳納米管海綿狀微球

碳納米管薄膜/半晶質(zhì)聚合物復(fù)合材料

聚乙烯亞胺(PEI)功能化多壁碳納米管(MWCNTs)

石墨烯量子點(diǎn)(GQDs)功能化多壁碳納米管(MWNTs)

聚苯胺功能化多壁碳納米管/環(huán)氧樹脂復(fù)合材料

液晶功能化多壁碳納米管(LC-MWNTs)

聚酰胺-胺(PAMAM)功能化修飾多壁碳納米管(MWCNTs)

zl 03.15
