a-Fe2O3/N-GNS/CNTs 納米復(fù)合材料的制備

  以天然石墨粉為原料,采用改進(jìn)的Hummers法制備得到氧化石墨烯(GO)。稱(chēng)取30 mg GO溶于40 mL去離子水,超聲1 h,然后將得到的GO分散液與5 mg 碳納米管(長(zhǎng)度1~2 um,管徑:40~60 nm,純度大于 97%)混合,繼續(xù)超聲1 h,稱(chēng)取0.695 g FeSO4·7H2O加入上述GO-CNTs分散液中,攪拌 30 min后再向其中加入0.6 g 尿素(分析純)待其完全溶解后將全部溶液轉(zhuǎn)移至50 mL聚四氟乙烯水熱反應(yīng)釜中,180 ℃反應(yīng)6 h,離心,洗滌,60℃真空干燥12 h后所得的產(chǎn)物即為a-Fe2O3/N-GNS/CNTs。作為對(duì)比 , a-Fe2O3/N-GNS 與a-Fe2O3/GNS也在同樣反應(yīng)條件下，按相同比例制得。前者在制備時(shí)未加入碳納米管,后者未加入碳納米管和尿素。

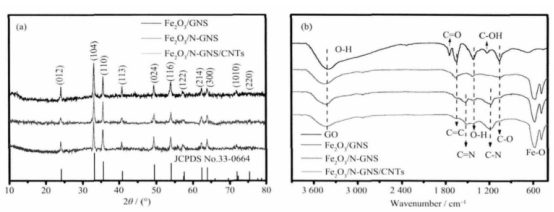

水熱法制備的a-Fe2O3/GNS, a-Fe2O3/N-GNS和 a-Fe2O3/N-GNS/CNTs樣品的XRD圖

  以氧化石墨烯為“表面活性劑”分散未經(jīng)酸化處理的碳納米管，再通過(guò)水熱法制備了α-Fe2O3/N-GNS/CNTs納米復(fù)合材料。結(jié)果表明:碳納米管成功插入到摻氮石墨烯的二維片層中形成連續(xù)的導(dǎo)電網(wǎng)絡(luò)并充分暴露N-GNS表面的晶格缺陷，為α-Fe2O3晶體生長(zhǎng)提供了大量成核位點(diǎn)。

西安pg電子官方生物提供各種定制產(chǎn)品服務(wù)。可提供定制納米管，硅納米管、雙壁碳納米管、功能化多壁碳納米管、短多壁碳納米管、石墨化多壁碳納米管、大內(nèi)徑薄壁碳納米管、鍍鎳碳納米管、隕石碳質(zhì)晶體納米管、TiO2納米管、氧化鈦納米管等

pg電子官方供應(yīng)定制產(chǎn)品：

碳納米管改性亞胺環(huán)氧膠黏劑

和硫化鎘納米粒子共修飾二氧化鈦納米管陣列

納米硫化鋅-碳納米管雜化改性的LED有機(jī)硅封裝膠

聚乳酸/多壁碳納米管復(fù)合材料(PLA/MWNTs)

多壁碳納米管改性聚氨酯彈性體(PUE/MWCNT)

改性多壁碳納米管/溶聚丁苯硫化膠

海藻酸鈉修飾碳納米管

葉酸修飾的多壁碳納米管

殼聚糖-葉酸修飾的多壁碳納米管(MWCNTs-CHI-FA)復(fù)合納米材料

聚氨酯 TiO2納米管復(fù)合材料

多壁碳納米管/硅樹(shù)脂復(fù)合材料

硅納米管陣列電極

高分散碳摻雜介孔硅納米管

一維單壁鋁硅酸納米管復(fù)合正滲透膜

竹節(jié)狀硅納米管

二茂鐵填充的雙壁碳納米管

單/雙壁碳納米管-層狀金屬氧化物片層交織結(jié)構(gòu)的三維納米復(fù)合材料

L-酪氨酸功能化多壁碳納米管

L-色氨酸功能化多壁碳納米管

功能化多壁碳納米管修飾玻碳電極

乙二胺功能化修飾多壁碳納米管

羥基功能化多壁碳納米管修飾玻碳電極

功能化多壁碳納米管增強(qiáng)聚酯纖維

功能化多壁碳納米管改性PVDF膜

2,2′-二吡啶胺功能化多壁碳納米管(MWCNT-Dipy)

多壁碳納米管的表面乙烯基功能化

混雜功能化多壁碳納米管/環(huán)氧樹(shù)脂復(fù)合材料

苯乙烯基功能化多壁碳納米管(MWCNTs)

pH響應(yīng)性聚合物功能化的多壁碳納米管

聚吡咯/苯磺酸功能化多壁碳納米管

對(duì)苯二胺功能化多壁碳納米管(p-MWNTs)

功能化多壁碳納米管海綿狀微球

zl 03.11
