CNTs具有特殊的空間拓?fù)浣Y(jié)構(gòu)﹑很大的長(zhǎng)徑比，良好的化學(xué)穩(wěn)定性和熱穩(wěn)定性﹐**的力學(xué)性能和獨(dú)特的電學(xué)性能,因而在光電﹑機(jī)械和導(dǎo)熱等各個(gè)領(lǐng)域有著廣泛的應(yīng)用,其中聚合物/CNTs復(fù)合材料是研究熱點(diǎn)之—。聚合物/CNTs復(fù)合材料中 CNTs不但可起到增強(qiáng)的作用,還可以起到增韌效果,但是CNTs容易團(tuán)聚﹐很難分散﹐為了提高CNTs的的分散能力﹐增強(qiáng)CNTs與聚合物之間的相容性,需要對(duì)CNTs的表面進(jìn)行改性。

實(shí)驗(yàn)部分

1.樣品制備

  CNTs的氟化改性:將原始CNTs與聚四氟乙烯按m(CNTs):m(聚四氟乙烯)=1：9的質(zhì)量配比在地竭里混合均勻,放于箱式電阻爐中在500 ℃下反應(yīng)1. 0 h;反應(yīng)結(jié)束后將產(chǎn)物分別取出﹐放在乙醇溶液中超聲分散0 5 h,然后靜置1.0 h,其中聚四氟乙烯雜質(zhì)會(huì)沉到底部﹔取出上面的F-CNTs乙醇分散液﹐倒在布氏漏斗中過(guò)濾﹐并將產(chǎn)物在去離子水中清洗,再過(guò)濾后﹐放入真空干燥箱中,在100 ℃下干燥⒉0 h取出﹐制得F-CNTs;

  EP/F-CNTs復(fù)合材料的制備:先,將原始CNTs.F-CNTs分別分散在丙酮中,用超聲波法使其分散均勻,然后加入EP后用細(xì)胞粉碎儀進(jìn)行分散﹐CNTs、F-CNTs含量分別為0.5 %、1. o %、1. 5 %、20 %,待丙酮完全揮發(fā)后,加入2-乙基-4-甲基咪唑(50 %)并攪拌均勻﹐再放入真空干燥箱中連續(xù)抽真空后,將其倒入模具中,100℃固化5 h,150 ℃固化5 h。

2.氟化前后CNTs的FTIR分析

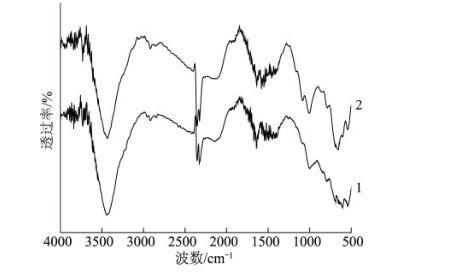

  從圖1曲線1中可以看出,CNTs在1570 cm-1處有一個(gè)較小的吸收峰﹐這是CNTs本身碳碳骨架振動(dòng)吸收峰;CNTs在2250 cm-1處有中強(qiáng)度的吸收峰﹐這通常是CNTs表面物理吸附的CO2的伸縮振動(dòng)吸收峰;CNTs還在3550 cm-1處有較強(qiáng)的吸收峰﹐這是-OH的振動(dòng)吸收峰,這可能是CNTs吸收空氣中的水汽造成的。從圖1曲線2中可以看出,F-CNTs的FT-IR圖和原始CNTs的FTIR圖總體相似,只是在1180 cm-1處出現(xiàn)了新的吸收峰﹐這是C-F鍵的伸縮振動(dòng)吸收峰,說(shuō)明氟原子成功連接到了CNTs的表面,這和其他研究者的研究結(jié)果相符合。

圖1氟化處理前后的CNTs的 FTIR譜圖

結(jié)論

  以聚四氟乙烯為原料﹐利用固相法對(duì)CNTs進(jìn)行氟化改性,成功制備了F-CNTs,CNTs表面生成了C—F鍵;

  隨著CNTs和F-CNTs含量的增加,復(fù)合材料的沖擊強(qiáng)度和彎曲強(qiáng)度都呈先增加后減小的趨勢(shì)﹔當(dāng)CNTs和F-CNTs含量為 15 %時(shí)，EP/CNTs和EP/F-CNTs復(fù)合材料的沖擊強(qiáng)度和彎曲強(qiáng)度均達(dá)到更大值,與純EP相比,EP/F-CNT復(fù)合材料的沖擊強(qiáng)度從1632 kJ/m3增加到2590 kJ / m2，彎曲強(qiáng)度從104.1 MPa增至1283 MPa,分別提高了587%和23.2 %。

西安pg電子官方生物提供各種定制產(chǎn)品服務(wù)，包括二氧化硅定制、離子液體定制、酶制劑定制、HRP標(biāo)記物定制、酶底物定制、二維晶體定制、水凝膠定制、納米簇定制、納米管定制等等

pg電子官方供應(yīng)相關(guān)定制產(chǎn)品

殼聚糖共價(jià)接枝碳納米管復(fù)合材料

碳納米管/二氧化鈦/殼聚糖薄膜（CNTs/TiO2/CS）

血紅蛋白在碳納米管的修飾

碳納米管修飾金電極

納米金固定辣根過(guò)氧化物酶的碳納米管修飾

蘆丁碳納米管修飾玻碳電極

對(duì)硝基苯酚在多壁碳納米管修飾玻碳電極

多壁碳納米管修飾玻碳電極

離子液體在碳納米管功能化

多壁碳納米管功能化

碳納米管功能化改性聚偏氟乙烯介電復(fù)合材料

碳納米管功能化修飾的納米催化劑

Pt-CeO2/聚苯乙烯磺酸鹽功能化碳納米管復(fù)合物（Pt-CeO2/PSS-CNTs）

白花丹醌—單壁碳納米管偶聯(lián)物（PLB-SWNT）

碳納米管偶聯(lián)藻紅蛋白

多壁碳納米管表面共價(jià)偶聯(lián)分子印跡聚合物

RGD偶聯(lián)殼聚糖修飾載藥碳納米管

二氧化鈦納米管陣列偶聯(lián)納米抗體

導(dǎo)熱型碳納米管/環(huán)氧樹脂復(fù)合材料

天然橡膠/炭黑/多壁碳納米管復(fù)合材料

負(fù)載納米銀的埃洛石納米管(Ag- HNTs)

透明質(zhì)酸偶聯(lián)二硫化鉬/碳納米管復(fù)合載藥光熱劑

碳納米管和離子液體復(fù)合物(MWCNTs/[BMIM]BF4)

碳納米管/環(huán)氧復(fù)合材料

水性光固化碳納米管改性聚氨酯乳液（WPU/CNTs）

鈀/多壁碳納米管催化劑

RGD肽修飾TiO2納米管

NEXAFS光譜分析聚合物修飾的單壁碳納米管

聚N-2-羧乙基吡咯金屬螯合納米管

改性碳納米管處理碳纖維

zl 03.10
