一維非晶態(tài)Co-Pt合金納米線有序陣列的制備說(shuō)明（含各種檢測(cè)圖譜）

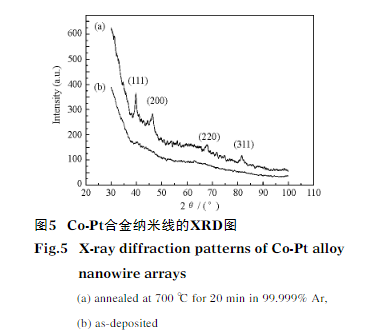

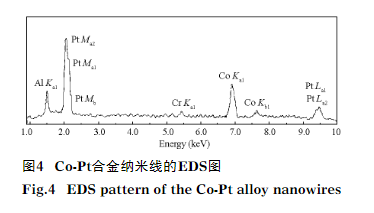

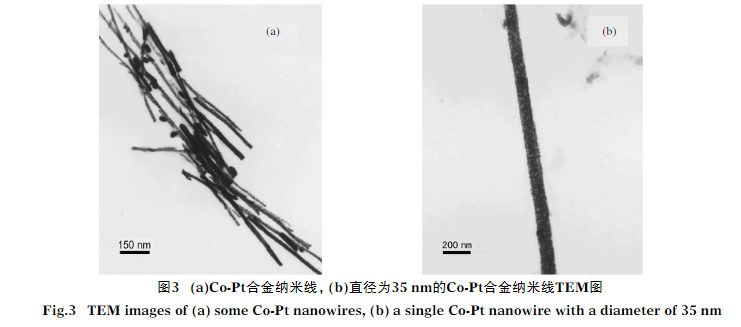

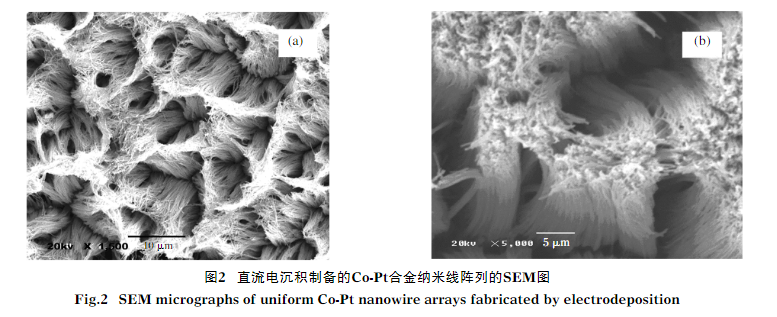

通過(guò)直流電沉積方法，以多孔陽(yáng)極氧化鋁(AAO)為模板，在室溫下成功制備出一維非晶態(tài)Co-Pt合金納米線有序陣列. SEM和TEM分析表明：納米線長(zhǎng)度均約10 μm，直徑35 nm；納米線在陽(yáng)極氧化鋁模板孔內(nèi)互相平行. XRD結(jié)果表明，制備的納米線為非晶態(tài)結(jié)構(gòu)，經(jīng)過(guò)700 ℃退火處理后則轉(zhuǎn)變?yōu)槊嫘牧⒎?FCC)多晶結(jié)構(gòu).

采用VSM(振動(dòng)樣品磁強(qiáng)計(jì))對(duì)退火處理前后樣品的矯頑力和剩磁比進(jìn)行研究，結(jié)果表明：當(dāng)外加磁場(chǎng)與納米線平行時(shí)，非晶態(tài)Co-Pt合金納米線的矯頑力高達(dá)1700 Oe，剩磁比為0.83，表現(xiàn)出明顯的垂直磁各向異性；而退火處理則使其的磁學(xué)性質(zhì)消失. 退火前后不同的磁學(xué)性質(zhì)源于其不同的微觀結(jié)構(gòu). 非晶態(tài)的Co-Pt合金納米線由于無(wú)磁晶各向異性競(jìng)爭(zhēng)，進(jìn)而使得由納米線一維形態(tài)引起的形狀各向異性起主導(dǎo)作用，使其顯示了很好的垂直磁各向異性；而多晶樣品由于磁晶各向異性與形狀各向異性競(jìng)爭(zhēng)，導(dǎo)致矯頑力和剩磁比迅速降低.

結(jié)論：

通過(guò)直流電沉積法在多孔陽(yáng)極氧化鋁模板中成功制備出非晶態(tài)結(jié)構(gòu)Co-Pt合金納米線陣列.磁學(xué)性質(zhì)測(cè)試表明，由于樣品為非晶態(tài)結(jié)構(gòu),形狀各向異性起主導(dǎo)作用，因而具有明顯的垂直磁各向異.性,和高達(dá)1700 Oc的矯頑力.退火處理使樣品結(jié)晶化為面心立方的多晶結(jié)構(gòu)，的磁學(xué)性質(zhì)隨著樣品的結(jié)晶化而消失.

溫馨提醒：僅供科研，不能用于人體實(shí)驗(yàn)（zhn2021.03.03）
