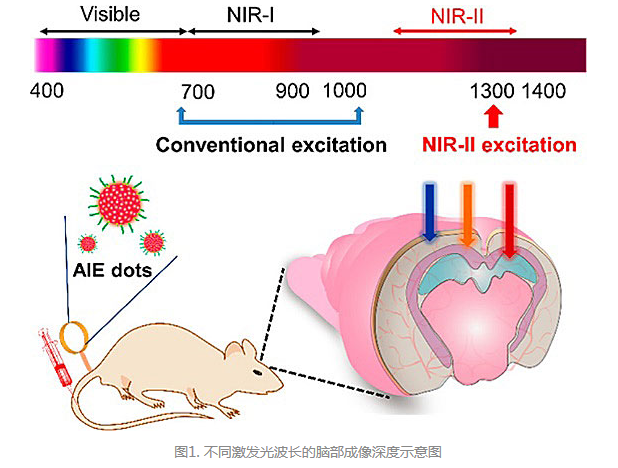

近紅外二區(qū)（NIR-II，1000~1700 nm）熒光成像是近年來發(fā)展起來的一種新型成像技術(shù)。近年來，近紅外I區(qū)激發(fā)和近紅外II區(qū)發(fā)射的成像模式受到了廣泛的關(guān)注。與可見光區(qū)（400-700 nm）和傳統(tǒng)的近紅外I區(qū)（700-950 nm）相比，近紅外II區(qū)（1000-1700 nm）具有更弱的組織吸收、散射、發(fā)射和自發(fā)熒光，因此有利于提高組織的穿透能力。利用長波長近紅外光（如1300 nm）的**穿透能力，人們可以**地降低生物組織和光的相互作用，實現(xiàn)深層的高分辨率成像。利用NIR-II熒光成像技術(shù)可實現(xiàn)高靈敏（皮摩爾~納摩爾）、高分辨（~微米級）、超快速（~毫秒級）的成像。利用長波長近紅外光（如1300 nm）的**穿透能力，人們可以**地降低生物組織和光的相互作用，實現(xiàn)深層的高分辨率成像。

近紅外二區(qū)NIR-II-AIE活性共軛聚合物PBPTV的發(fā)光研究

以雙吡啶基[2,1,3]噻二唑（BPT）作為受體，烷基取代（E）-2-（2-（噻吩-2-基）乙烯基）-噻吩（TVT）單元為供體，制備了NIR-II-AIE活性共軛聚合物PBPTV。在808 nm激光照射下， PBPTV粉末發(fā)出非常明亮的NIR-II熒光。PBPTV具有從400 nm到900nm的廣泛吸收和AIE特性。以IR-26染料為參比物，在808 nm激發(fā)下，測定了PBPTV的量子產(chǎn)率（QY）為8.6%（在二氯甲烷中），比先前報道的NIR-II發(fā)光共軛聚合物亮4倍。

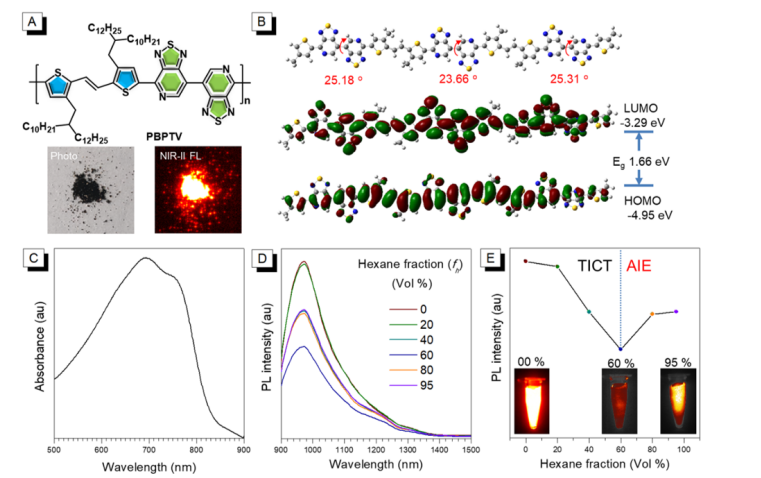

圖1．PBPTV的光學(xué)特性。（A）PBPTV的分子結(jié)構(gòu)。插圖顯示固體PBPTV的明場和NIR-II熒光圖像。

（B）在B3LYP6-31G（d）水平上用DFT計算PBPTV的分子構(gòu)型和HOMO/LUMO軌道。圖中還顯示了相應(yīng)的能級。

（C）二氯甲烷的紫外吸收光譜。

（D）PBPTV在不同正己烷組分（fh）的二氯甲烷/正己烷混合物中的光致發(fā)光（PL）光譜。

（E）二氯甲烷/己烷混合物的己烷組分（fh）與PBPTV的PL強度圖。

NK@AIEdots通過仿生病毒出芽方式將自然殺傷（NK）細胞的細胞膜包被到PBPTV納米聚集材料骨架（AIEdots）上，NK@AIE dots在300-900nm范圍內(nèi)有很寬的吸收，**吸收波長在700nm附近。量子產(chǎn)率為7.9%（在水中）。NK膜的復(fù)雜性能夠得到很好的保留，使NK@AIEdots保留了原始自然殺傷細胞的活性。

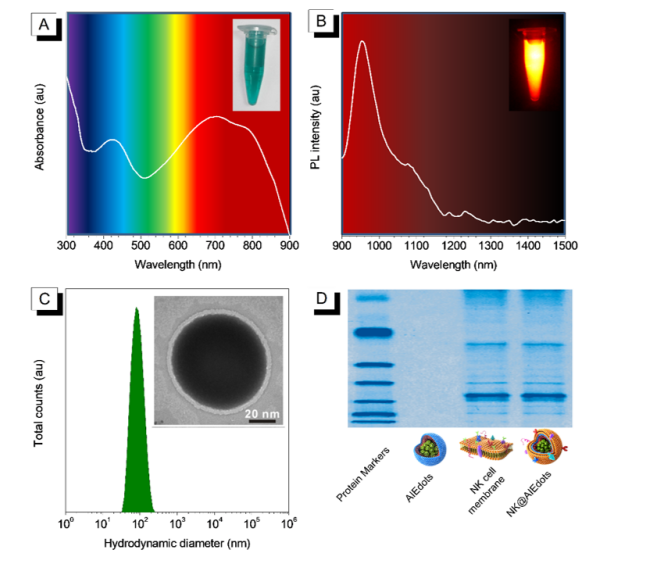

圖2．NK@AIEdots的制備和表征。NK@AIE dots在水里的（A）吸收光譜和（B）PL光譜。插圖顯示了NK@AIEdots在水分散液中的明場照片和NIR-Ⅱ熒光圖像。（C）NK@AIEdots的DLS測量結(jié)果和TEM圖像。（D）SDS-PAGE電泳測定的NK@AIEdots蛋白質(zhì)譜。以自然殺傷細胞膜和AIEdots為對照。

以上資料來自文獻匯編，如有侵權(quán)，可以聯(lián)系小編進行刪除。（zhn）
