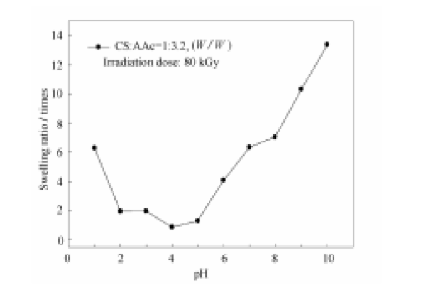

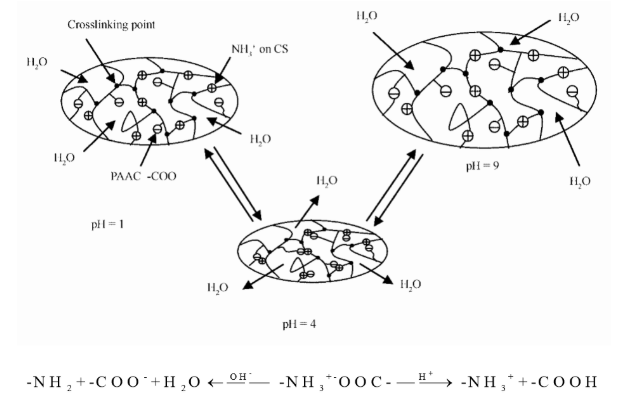

cS/ PAAc 1 : 3.2的水凝膠在不同pH條件下的平衡溶脹率如圖1所示。在pI=1—2時(shí)，水凝膠溶脹溶脹率隨pH 增大而減小，當(dāng)pH>5時(shí)，水凝膠的溶脹率隨pH的增大而增大;而在pH 2—5 范圍內(nèi)溶脹率較小，且當(dāng) pI=4時(shí)出現(xiàn)*低值，溶脹率不足1倍。其溶脹機(jī)理示意如圖2所示。

在強(qiáng)酸性條件下，聚丙烯酸中的大部分羧基都以—COOH形式存在，—NH3+和一COO―之間的相互作用被酸破壞了，所以此時(shí)水凝膠由于殼聚糖上銨根和水作用而迅速溶脹。當(dāng)pH達(dá)到4左右時(shí)（弱酸性條件)，一NH3+和一cOO―通過(guò)離子作用形成緊密的聚電解質(zhì)復(fù)合物，因而大大限制了它的溶脹能力，Hu等也報(bào)道了類似的結(jié)果。然而，隨著pH 的繼續(xù)上升，一方面聚丙烯酸的離子化程度不斷增加，其溶脹率隨著滲透壓和靜電斥力的增大而增大。另一方面殼聚糖的氨基-NH2及聚丙烯酸的羧基一cOO-與水形成的氫鍵作用也增大，于是其溶脹率不斷增大。

                                        圖1

                                                              圖2

相關(guān)產(chǎn)品目錄：

聚吡咯/聚乙二醇二丙烯酸酯(PPy/PEGDA)復(fù)合高分子水凝膠

PEGDA雙網(wǎng)絡(luò)水凝膠

DNA水凝膠

環(huán)糊精改性的納米銀水凝膠

聚氨基酸水凝膠

聚蔗糖水凝膠

RGD肽修飾的殼聚糖水凝膠

IGF-1C結(jié)構(gòu)域修飾的殼聚糖水凝膠

雙重交聯(lián)海藻酸鈉/N-α-戊二酸殼聚糖水凝膠

載BMP-2多肽P24的巰基化殼聚糖水凝膠

超分子材料Fc-PNW\Fc-Phe-OH水凝膠

半互穿網(wǎng)絡(luò)納米雜合水凝膠

聚苯胺/碳納米管雜合水凝膠

殼聚糖基復(fù)合水凝膠

明膠—羧甲基殼聚糖基水凝膠

殼聚糖水凝膠定制

共價(jià)交聯(lián)的肝素/海藻酸鹽水凝膠

PCLA-PEG-PCLA溫致水凝膠   三嵌段共聚物(PCLA-PEG-PCLA)

殼聚糖/海藻酸鈣/活性短肽復(fù)合水凝膠

甜菜堿修飾殼聚糖的多糖水凝膠

多糖水凝膠

交聯(lián)殼聚糖水凝膠

殼聚糖/陰離子表面活性劑復(fù)合水凝膠

以氧化透明質(zhì)酸為交聯(lián)劑的殼聚糖多肽衍生物自交聯(lián)水凝膠

BMP-2多肽修飾的納米徑基磷灰石/明膠復(fù)合水凝膠

可注射角蛋白/殼聚糖復(fù)合水凝膠

yyp2021.1.25
