西安pg電子官方生物科技有限公司是科研材料生產(chǎn)商，我們提供的產(chǎn)品性質(zhì)穩(wěn)定 、均有現(xiàn)貨，可供應(yīng)卟啉酞菁產(chǎn)品定制及基本產(chǎn)品。

本文采用Sol-gel法將兩種具有較高熒光量子產(chǎn)率的酞菁氯鎵(GaPcCl)分別植入二氧化硅凝膠基質(zhì)，制備均勻摻雜的復(fù)合凝膠玻璃,并對(duì)其熒光效應(yīng)和光限幅性能進(jìn)行測(cè)試。

制備方法：選用的無(wú)機(jī)基質(zhì)為結(jié)構(gòu)簡(jiǎn)單均一、光學(xué)透明性好的SiO2凝膠玻璃.先驅(qū)液中正硅酸乙酯、乙醇、水的摩爾比為1 : 4: 4,另加入1/2乙醇體積的N,N二甲基甲酰(DMF),鹽酸催化, pH值控制在2左右。GaPcCIl預(yù)先以所需濃度溶解在DMF中，摻雜濃度為4X10-', 2X10-s, 1X10-5和0.5X10-5(GaPcCl與SiOh的摩爾數(shù)比)。將所得混合液超聲震蕩數(shù)小時(shí)后，倒人培養(yǎng)皿中成膠，并在室溫下充分陳化、干燥.制得均勻透明的復(fù)合凝膠玻璃。其外觀呈淺綠色，厚度為1 mm,表面平整光滑，無(wú)需進(jìn)一步加工即可用于UV-Vis吸收光譜和熒光光譜的測(cè)試。

UV-Vis吸收光譜可用于證實(shí)GaPcCl在復(fù)合體系中的摻雜并推測(cè)GaPcCl在復(fù)合體系中的存在狀態(tài)。

圖1、圖2分別為GaPcCl在DMF溶液和復(fù)合凝膠玻璃中的UV-Vis吸收光譜。表1列出了其相應(yīng)的吸收峰位置。由圖1可見，GaPcCl在DMF溶液中的特征B帶吸收位于357 nm,特征Q帶有三個(gè)主要的吸收峰，分別為670nm附近的酞菁單體吸收峰及其位于610 nm附近的振動(dòng)伴峰及640 nm附近的由酞菁二聚體引起的吸收峰,圖2顯示復(fù)合凝膠玻璃中仍存在以上所述GaPcCl的特征吸收峰，由此可證實(shí)GaPcCl在SiO2凝膠玻璃基質(zhì)中的成功摻雜。

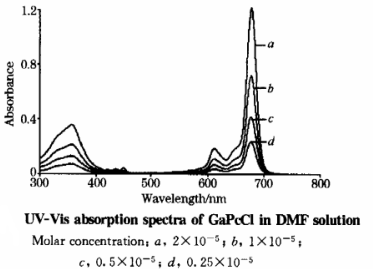

圖1

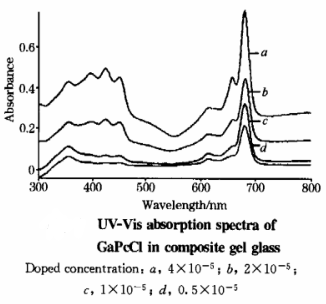

圖2

相關(guān)定制產(chǎn)品：

樹枝狀酞菁鋅修飾單壁碳納米管復(fù)合材料
樹枝酞菁鋅-單壁碳納米管復(fù)合材料
叔丁基苯修飾酞菁鋅配合物
十六羧酸基酞菁鋅光敏劑
平面雙核席夫堿鋅酞菁
萘氧橋香豆素-雙核鋅酞菁
納米載體包載鋅酞菁
納米二氧化硅負(fù)載鋅酞菁
馬來(lái)酸酐-四氨基鋅酞菁(ZnTAPc)
兩親性酞菁鋅光敏劑ZnPcS2P2
兩親性聚芳醚腈負(fù)載酞菁鋅復(fù)合微球
酪氨酸修飾鋅酞菁
抗**光敏劑鋅酞菁衍生物
聚芳醚腈負(fù)載酞菁鋅復(fù)合微球
聚二乙烯苯負(fù)載鋅酞菁光催化劑(PDVB-ZnPe)
金屬酞菁鋅接枝聚芳醚光催化材料
金屬酞菁/二氧化錫復(fù)合粒子
金剛烷修飾酞菁鋅配合物
甲氨喋呤修飾的載阿霉素酞菁鋅-磷脂復(fù)合物
硅烷偶聯(lián)劑修飾金屬酞菁鋅
硅膠固載β-(N,N-二甲胺基乙氧基)酞菁鋅
光敏劑酞菁鋅(Zn Pc)摻雜介孔二氧化硅
負(fù)載芳基芐醚樹枝形酞菁鋅聚合物納米粒子
芳香偶氮類鋅酞菁
二氧化鈦多孔電極上修飾酞菁鋅
二氧化鈦多孔電極上修飾甲基卟啉
二硫聯(lián)吡啶修飾鋅酞菁
丁二酸酐修飾氨基酞菁鋅新化合物
丁二酸酐改性的鋅酞菁
單羧基酞菁鋅—碳基納米復(fù)合物
單羧基酞菁鋅(ZnPc-COOH)
單取代羧基修飾酞菁鋅配合物
不同厚度的酞菁鋅(ZnPc)超薄膜
八羧基酞菁鋅/凹凸棒土復(fù)合染料
氨基修飾酞菁鋅(Pc Zn)
氨基酸修飾鋅酞菁
(羧基苯氧基)鎳酞菁(p-HPcNi)
β-四(羧基苯氧基)酞菁鋅(pCP-ZnPc)
β-四(4-咪唑基苯基)亞氨酞菁鋅
β-環(huán)糊精修飾酞菁配合物
α-(8-喹啉氧基)單取代酞菁鋅納米混懸劑
ZIF8@酞菁鋅復(fù)合材料
SDC/TPGS混合膠束負(fù)載鋅酞菁
pH敏感鋅酞菁聚合物
OTS修飾酞菁鋅薄膜晶體管

溫馨提醒：西安pg電子官方生物科技有限公司供應(yīng)的所有產(chǎn)品僅用于科研，不能用于人體
